Промышленные рукавные фильтры и системы пылеулавливания полагаются на точную пневматическую последовательность действий для поддержания воздушного потока. Компонентом, определяющим эту эффективность, является импульсный контроллер. Устаревшие или неисправные контроллеры приводят к постоянным и ненужным пульсациям. Это приводит к огромным потерям сжатого воздуха, преждевременному разрушению фильтрующего материала (в частности, к запотеванию или разрыву) и возможным нарушениям требований EPA или OSHA из-за плохого улавливания твердых частиц. Модернизация или правильная настройка импульсного контроллера пылесборника требует понимания механики его работы. Вы должны оценить непрерывную очистку в сравнении с очисткой по требованию и привести оборудование в соответствие с системами SCADA предприятия и экологическими целями. Если вы сделаете это правильно, вы перестанете тратить дорогой воздух и продлите срок службы фильтрующих рукавов. Мы видим, как предприятия тратят тысячи долларов на сжатый воздух просто потому, что плата таймера установлена неправильно. Решение этой проблемы начинается с точного знания того, как контроллер взаимодействует с вашим пневматическим коллектором и электромагнитными клапанами.
Основная функция: Импульсный контроллер пылесборника действует как мозг импульсно-струйного рукавного фильтра, посылая электрические сигналы на электромагнитные клапаны для выпуска порций сжатого воздуха, которые очищают пылевой осадок из фильтрующего материала.
Непрерывный или по требованию: переход от стандартной платы последовательного таймера к контроллеру перепада давления (dP) может снизить потребление сжатого воздуха до 40 %, одновременно продлевая срок службы фильтра.
Критерии оценки: Выбор правильного устройства требует соответствия количества выходных контактов количеству клапанов, обеспечения соответствующих номиналов корпуса NEMA/IP для рабочей среды и проверки возможностей интеграции ПЛК.
Реальность реализации: Наиболее распространенными точками отказа являются не сами контроллеры, а влага в воздухопроводах, вызывающая отказ соленоида, или несоответствующая длительность импульсов, приводящая к неполной очистке.
Оглавление

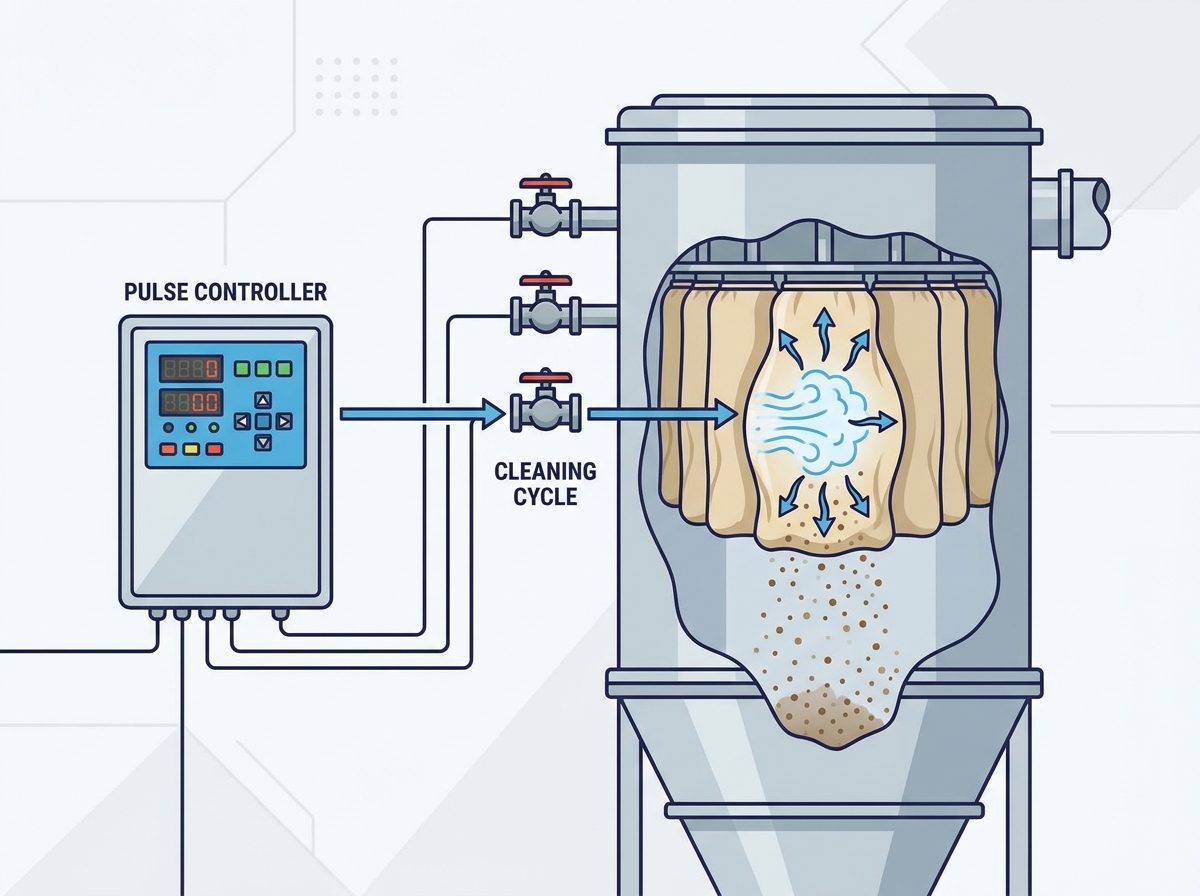

Импульсный контроллер — это полупроводниковый таймер или устройство на базе микропроцессора, созданное для промышленной фильтрации. Он управляет циклом очистки импульсно-струйного пылесборника. Вместо того, чтобы полагаться на ручных операторов для продувки фильтров, это устройство автоматизирует процесс. Он обрабатывает входные и выходные данные, чтобы определить точное время, последовательность и продолжительность выбросов сжатого воздуха. В более старых агрегатах использовались механические поворотные переключатели. Современные платы используют цифровую логику для считывания входных сигналов дифференциального давления, регистрации состояний аварийных сигналов и связи с центральными сетями предприятия. Устройство сохраняет проницаемость фильтрующего материала. Это обеспечивает непрерывный поток воздуха без чрезмерной нагрузки на ткань или подложки картриджа. Вы устанавливаете его рядом с рукавным фильтром, подключаете к соленоидам и позволяете ему управлять циклами пневматической очистки.
Вам необходимо отобразить положение контроллера в более широкой пневматической архитектуре. Контроллер находится на вершине командной цепочки. Вы подключаете его электрически к серии электромагнитных клапанов. Эти соленоиды пневматически соединяются с мембранными клапанами большего размера, установленными непосредственно на коллекторе сжатого воздуха, который мы называем коллектором.
Когда контроллер инициирует последовательность действий, он определяет, как перемещается сжатый воздух. Воздух движется из коллектора через диафрагменный клапан и вниз в патрубки, расположенные над рядами фильтров. Выпущенный воздух проходит через трубки Вентури или ударяется об отражательные пластины. Это обеспечивает равномерное распределение ударной волны по всей длине фильтровального мешка. Если контроллер неправильно рассчитает время или последовательность действий, ударная волна не сможет удалить скопившуюся пыль. Это приводит к немедленному ограничению потока воздуха через пылесборник.
Мы измеряем успешную реализацию по двум основным показателям. Во-первых, он должен поддерживать стабильный перепад давления на фильтрующем материале. Во-вторых, необходимо свести к минимуму частоту использования сжатого воздуха. Перепад давления указывает на сопротивление воздушному потоку, вызванное пылевой коркой на фильтрах. Оптимизированный контроллер удерживает это давление в пределах узкой и предсказуемой полосы пропускания.
Эта стабильность достигается за счет абсолютно минимального количества импульсных циклов. Каждый ненужный импульс тратит дорогой сжатый воздух. Это также приводит к механическому износу фильтрующего материала. Вы достигаете успеха, когда рукавный фильтр дышит легко, а потребление коммунальных услуг остается строго минимальным.
Основная операция вращается вокруг выполнения цикла импульсно-струйной очистки. Эта последовательность удаляет твердые частицы, не прерывая основной поток технологического воздуха.
Последовательность инициируется, когда микропроцессор передает сигнал напряжения на клеммную колодку. Обычно этот сигнал составляет 120 В переменного тока или 24 В постоянного тока, в зависимости от электрических стандартов вашего предприятия. Он проходит через экранированный кабелепровод к назначенному электромагнитному клапану. Контроллер гарантирует, что этот электрический импульс будет резким и последовательным. Слабые сигналы приводят к заиканию соленоида или его неспособности полностью открыться. Вы должны обеспечить надежную передачу сигнала. Падение напряжения на длинных проводах серьезно влияет на эффективность очистки.
При получении сигнала напряжения катушка электромагнита под напряжением создает магнитное поле. При этом внутренний поршень поднимается. При этом небольшой объем пилотного воздуха стравливается с задней стороны мембранного клапана. Внезапный перепад давления приводит к резкому открытию гибкой диафрагмы. При этом ударная волна сжатого воздуха под высоким давлением выбрасывается из коллектора прямо в паяльную трубку. Контроллер мгновенно вызывает это срабатывание. Это гарантирует, что возникающая ударная волна сохранит достаточно кинетической энергии, чтобы пройти всю длину фильтрующего материала.
Контроллер управляет двумя временными параметрами: временем включения и временем выключения. Длительность импульса или время включения определяет длину электрического сигнала, посылаемого на соленоид. Обычно вы калибруете это значение между 50 и 150 миллисекундами. Импульс короче 50 миллисекунд не позволяет полностью открыть мембранный клапан. Импульс длительностью более 150 миллисекунд приводит к потере сжатого воздуха без добавления какой-либо дополнительной очищающей силы.
Интервал или время отключения представляет собой период задержки между последовательными импульсами. Эта пауза позволяет коллектору сжатого воздуха восстановиться до полного рабочего давления. Если контроллер сработает следующий клапан до того, как коллектор восстановится, последующий импульс будет слабым и неэффективным.
Усовершенствованные контроллеры позволяют выбирать определенные последовательности обжига для оптимизации очистки и защиты пневматической инфраструктуры. Линейные последовательности срабатывания запускают клапаны в числовом порядке. Например, он срабатывает 1, 2, 3, 4. Несмотря на простоту программирования, линейное сгорание истощает коллектор сжатого воздуха, локализованный на одном конце коллектора.
Ступенчатая или чередующаяся схема стрельбы распределяет приток воздуха по всей длине коллектора. Обычное шахматное расположение — 1, 5, 2, 6, 3. Это предотвращает локализованные падения давления. Это гарантирует, что каждый клапан получит максимально доступный объем воздуха при срабатывании.
Выбор метода очистки зависит от условий эксплуатации и характера пыли. Вы должны решить, должен ли контроллер выполнять циклы очистки, пока система активно фильтрует воздух, или во время изолированного простоя.
В конфигурации онлайн-очистки контроллер подает импульсы, в то время как главный вытяжной вентилятор остается полностью работоспособным. Дымовой газ активно проходит через фильтры. Ударная волна высокого давления на мгновение преодолевает поток технологического воздуха. Он расширяет фильтровальный мешок и разрушает пылевой осадок. Вытесненные частицы попадают в бункер внизу. Онлайн-очистка является стандартной для большинства промышленных применений. Это обеспечивает непрерывное производство без необходимости остановки системы или сложной последовательности работы заслонок.
Некоторые приложения требуют автономной очистки. Здесь контроллер интегрируется с пневматическими или электрическими регуляторами заслонки для изоляции определенных отсеков рукавного фильтра перед подачей импульсов. Закрывая впускную или выпускную заслонку, контроллер останавливает поток технологического воздуха через данную конкретную секцию. Это предотвращает немедленный повторный захват легкой или высокоабразивной пыли соседними фильтрами после импульсного воздействия. Автономная очистка обязательна на производствах, работающих с ультратонкими порошками или тяжелой металлургической пылью. Вы также используете его, когда строгие ограничения по выбросам требуют абсолютного осаждения твердых частиц до того, как отсек снова включится.
Обслуживающий персонал часто использует режим ручной очистки, встроенный в интерфейс контроллера. Задействовав кнопки ручного дублирования и тестирования, вы можете заставить контроллер срабатывать определенные клапаны в нарушение последовательности. Эта функция помогает при диагностике технического обслуживания. Это позволяет техническим специалистам проверять работу соленоида и целостность мембранного клапана, не дожидаясь автоматического цикла. Вы также можете использовать ручной режим для очистки больших объемов пыли сразу после выключения системы. Это гарантирует чистоту фильтров до начала следующего производственного цикла.
Самая базовая версия этой технологии — плата последовательного таймера. Он выполняет непрерывный цикл очистки строго в соответствии с запрограммированными интервалами времени. После подачи питания плата запускает первый клапан, ждет запрограммированного времени выключения, запускает второй клапан и продолжает эту схему бесконечно. Он работает совершенно независимо от реальных условий внутри рукавного фильтра. Он игнорирует, сильно ли засорены фильтры пылью или полностью чистые.
Этот механизм непрерывной очистки лучше всего работает для отдельных пылесборников, небольших автономных контейнеров или сред с предсказуемой загрузкой пыли, где процесс протекает с постоянной скоростью. Предприятия, выполняющие модернизацию с ограниченным бюджетом, часто по умолчанию используют последовательные платы из-за их низких первоначальных затрат на закупку и упрощенных требований к проводке.
Однако недостатки существенны. Поскольку плата непрерывно пульсирует независимо от необходимости, она генерирует большие потери сжатого воздуха. Постоянное изгибание фильтрующего материала ускоряет механический износ. Это приводит к преждевременному выходу из строя мешка и увеличению частоты его замены.
Чтобы устранить неэффективность непрерывной очистки, отрасль перешла на контроллеры перепада давления (dP). В этих устройствах используется встроенный или внешний датчик давления для контроля падения давления на чистой и грязной сторонах камеры рукавного фильтра. Контроллер опирается на заданные оператором верхние и нижние заданные значения, определяющие цикл очистки.
Когда пылевая корка накапливается и сопротивление достигает уставки высокого dP, контроллер запускает последовательность импульсов. Он продолжает открывать клапаны до тех пор, пока пылевой осадок не рассеется и давление не упадет до нижнего заданного значения. В этот момент контроллер останавливает цикл очистки и переходит в режим ожидания. Этот механизм, работающий по требованию, является оптимальным выбором для крупномасштабных промышленных рукавных фильтров, процессов с переменной запыленностью и объектов, где приоритетом является энергоэффективность.
Хотя контроллеры dP требуют более высоких первоначальных капитальных затрат и немного более сложной калибровки, включающей установку напорных трубок, компромиссные решения благоприятствуют долгосрочной эксплуатационной экономии. Подавая импульсы только при необходимости, эти контроллеры значительно сокращают потребление сжатого воздуха и значительно продлевают срок службы фильтрующего материала.
Особенность | Платы последовательного таймера | Контроллеры перепада давления (dP) |
|---|---|---|
Очистка триггера | Фиксированные временные интервалы | Уставки высокого/низкого давления |
Расход воздуха | Высокий (импульс непрерывно) | Низкий (импульсы только при необходимости) |
Износ фильтра | Ускорение из-за чрезмерной очистки | Минимизированный |
Лучшее приложение | Маленькие контейнеры, постоянная загрузка пыли | Большие рукавные фильтры, переменная загрузка пыли |
Выбор правильного оборудования начинается с точной оценки физической конфигурации рукавного фильтра и общего количества необходимых выходов.
Необходимое количество выходов необходимо рассчитать на основе конфигурации воздуходувки рукавного фильтра. Контроллер должен иметь как минимум столько же выходных контактов, сколько мембранных клапанов на коллекторе. Стандартные платы обычно имеют 10, 20 или 32 выхода. Мы рекомендуем выбирать плату с несколькими запасными выходами. Это учитывает будущие модификации или служит резервными каналами в случае выхода из строя определенного клеммного блока.
Масштаб системы сбора пыли диктует требования к сети. Одноплатные контроллеры идеально подходят для автономных агрегатов с ограниченным количеством клапанов. Большие многомодульные рукавные фильтры требуют сетевых конфигураций «главный/подчиненный». В этой схеме один главный контроллер контролирует перепад давления и определяет последовательность действий. Несколько подчиненных плат, установленных рядом с клапанами, выполняют электрическое срабатывание. Это сокращает длинные и дорогостоящие прокладки кабелепроводов и упрощает поиск и устранение неисправностей.
Предприятиям, ожидающим будущего роста, следует оценить контроллеры с модульными платами расширения. Вместо замены всего главного блока при добавлении нового отсека рукавного фильтра технические специалисты прикрепляют модуль расширения к существующей DIN-рейке и подключают его с помощью ленточного кабеля. Эта модульность защищает первоначальные инвестиции в оборудование и сокращает время простоя, связанное с обновлением системы.
Физическая среда вокруг пылесборника диктует необходимость защитного кожуха для чувствительных электронных компонентов.
Выбор соответствующего класса корпуса NEMA или IP предотвращает преждевременный выход платы из строя. Для стандартного применения внутри помещений может потребоваться только базовый пыленепроницаемый корпус NEMA 12. Для наружной установки, подверженной воздействию дождя и смывов, требуются водонепроницаемые корпуса NEMA 4. Если окружающая среда содержит агрессивные газы или химические вещества, необходимо использовать корпуса из стекловолокна или нержавеющей стали NEMA 4X. На предприятиях, работающих с горючей пылью, такой как зерно, сахар или алюминиевая пудра, необходимо использовать взрывозащищенные корпуса NEMA 7/9. Это предотвращает воспламенение окружающей атмосферы от внутренней электрической дуги.
Экстремальные температуры окружающей среды требуют специальных модификаций оборудования. Контроллеры, установленные на открытом воздухе в условиях холодного климата, должны иметь встроенные нагреватели с термостатическим управлением. Это предотвращает замерзание конденсата на печатной плате. В условиях высокой температуры требуется адекватная вентиляция и печатные платы с защитным покрытием. Конформное покрытие предполагает нанесение тонкой полимерной пленки на электронные компоненты. Он защищает их от влаги, термического удара и агрессивных частиц в воздухе.
Современные промышленные объекты требуют интеграции данных между периферийным оборудованием и центральными диспетчерскими для мониторинга производительности и обеспечения соблюдения экологических требований.
Оценка протоколов связи является обязательным шагом в процессе спецификации. Для базовой интеграции может потребоваться только стандартный аналоговый выход 4–20 мА для передачи показаний перепада давления в реальном времени на центральный ПЛК. Более продвинутые средства используют подключение Modbus RTU, Modbus TCP или Ethernet/IP. Эти цифровые протоколы позволяют системе SCADA контролировать работу отдельных клапанов, удаленно регулировать верхние и нижние заданные значения и отслеживать точное количество циклов очистки, выполняемых за смену.
Органы экологического регулирования часто требуют подробных эксплуатационных журналов для проверки правильности функционирования оборудования по контролю загрязнения воздуха. Усовершенствованные контроллеры оснащены внутренней памятью, в которой регистрируются тенденции dP, частота импульсов и история сигналов тревоги. Эти данные удовлетворяют требованиям к отчетности по разрешениям на использование воздуха в Разделе V. Экспортируя эти исторические данные, руководители предприятий доказывают инспекторам, что в рукавном фильтре поддерживается оптимальное падение давления и что любые неисправности устраняются немедленно.
Даже самые надежные электронные системы сталкиваются с эксплуатационными трудностями. Создание четкой системы устранения неполадок сводит к минимуму время простоя и предотвращает ненужную замену компонентов.
В промышленных условиях наблюдаются скачки напряжения и электрические помехи. Эти скачки напряжения легко перегорают предохранители или сгорают внутренние микропроцессоры контроллера. Распространенная точка отказа возникает, когда вода попадает в каналы соленоидов. Это создает короткое замыкание, которое возвращается к клеммному блоку. Для снижения этих рисков требуется установка соответствующих устройств защиты от перенапряжения на входящем источнике питания. Вы должны использовать капельные петли на всех соединениях кабелепроводов и следить за тем, чтобы все уплотнения корпуса оставались неповрежденными после технического обслуживания.
В случае сбоя цикла очистки технические специалисты должны выполнить пошаговую диагностику, чтобы изолировать проблему. Диагностика неисправного импульсного контроллера начинается с проверки входного напряжения на клеммах основного питания. Если питание есть, но плата не отвечает, проверьте предохранители основного стекла. Затем используйте цифровой мультиметр для проверки выходных сигналов на клеммных колодках во время последовательности зажигания. Если мультиметр регистрирует правильное падение напряжения, но клапан не срабатывает, проблема кроется в проводке или самом соленоиде. Технические специалисты также должны протестировать функции ручного управления, чтобы обойти автоматическую логику, и проверить напорные трубки, подключенные к датчику dP, на предмет закупорки или образования конденсата.
Вот стандартная последовательность диагностики для выездных технических специалистов:
Измерьте входящее линейное напряжение на главной клеммной колодке.
Проверьте стеклянные или керамические предохранители на плате на целостность.
Нажмите кнопку ручного тестирования, чтобы принудительно выполнить последовательность стрельбы.
Измерьте выходное напряжение на определенных выводах клапана во время срабатывания.
Отсоедините напорные трубки и продуйте их сжатым воздухом, чтобы удалить влагу.
Часто ошибочный диагноз возникает, когда операторы путают неисправный выход контроллера с механическим заклиниванием мембранного клапана. Если клапан постоянно пропускает воздух, контроллер редко виноват. Мусор или влага в линии сжатого воздуха, вероятно, повредили резиновую диафрагму. Это предотвращает его прилегание к седлу клапана. Чтобы отличить эти два явления, технические специалисты должны отсоединить электропроводку к подозрительному соленоиду. Если клапан продолжает пропускать воздух, проблема полностью механическая. Комплект диафрагмы требует замены.
Установка нового оборудования — это только первый шаг. Правильная калибровка позволяет достичь желаемой эффективности работы.
Одной из наиболее распространенных ошибок калибровки является установка слишком короткого интервала времени выключения. Операторы часто полагают, что более высокая пульсация означает лучшую очистку. Если интервал слишком короткий, баллон со сжатым воздухом не сможет полностью перезарядиться между циклами. Это приводит к голоданию заголовков. В результате получаются слабые, неэффективные импульсы, которые не позволяют очистить мешки и одновременно опустошают возможности установки по сжатому воздуху. Вы должны откалибровать время простоя на основе конкретного объема коллектора и степени восстановления воздушного компрессора установки.
При установке нового контроллера перепада давления или замене всех фильтрующих мешков операторы должны установить правильный базовый перепад давления, прежде чем устанавливать верхний и нижний пороги очистки. Новым фильтрам требуется период кондиционирования для образования первичной пылевой корки. Это естественным образом увеличивает базовое сопротивление. Если на этом начальном этапе вы откалиброваете слишком низкое верхнее заданное значение, контроллер войдет в цикл непрерывной очистки. Это удаляет необходимую первичную пыль и приводит к преждевременному износу носителя. Наблюдайте за базовым уровнем в течение нескольких дней нормального производства, прежде чем зафиксировать окончательные заданные значения.
Расчет окупаемости инвестиций в модернизацию таймера непрерывного действия до контроллера перепада давления по требованию в значительной степени зависит от экономики сжатого воздуха. Сжатый воздух является одним из самых дорогих энергоресурсов на любом производственном предприятии. Последовательный таймер, пульсирующий каждые 10 секунд, потребляет огромный объем воздуха в течение 24 часов, независимо от того, действительно ли фильтры нуждаются в очистке. Перейдя на уборку по требованию, в учреждениях частота пульса часто снижается на 30–40%. Это напрямую приводит к снижению электрической нагрузки на воздушные компрессоры завода. Это дает существенную ежемесячную экономию на коммунальных услугах, которая быстро компенсирует первоначальную цену покупки нового контроллера.
Оптимизированная пульсация напрямую влияет на физический срок службы фильтрующего материала. Высокопроизводительные рукавные фильтры, изготовленные из мембран из ПТФЭ, арамидных волокон или специального стекловолокна, требуют значительных капиталовложений. Каждый раз, когда импульсная ударная волна попадает на сумку, ткань изгибается и ударяется о внутреннюю металлическую клетку. Непрерывная чрезмерная очистка ускоряет это механическое напряжение. Это приводит к преждевременному выходу из строя нити и залипанию мешка. Используя контроллер dP, который подает импульсы только при необходимости, предприятия значительно сокращают механический износ. Это продлевает срок службы дорогих комплектов фильтров на месяцы и даже годы.
Скрытая ценность современных контроллеров заключается в сокращении трудозатрат на техническое обслуживание. Более старые последовательные платы требуют ручной проверки рукавного фильтра для проверки работы. Современные контроллеры, оснащенные диагностическими светодиодными индикаторами, возможностью удаленной сигнализации и интеграцией SCADA, позволяют группам технического обслуживания контролировать систему из диспетчерской. Вместо того, чтобы ежедневно подниматься на верх рукавного фильтра и прислушиваться к срабатыванию предохранительных клапанов, технические специалисты получают автоматические оповещения в случае выхода из строя соленоида или перепада давления, превышающего пороговое значение. Переход от оперативного устранения неполадок к упреждающему мониторингу высвобождает драгоценное время технического обслуживания для других операций предприятия.
Проверьте текущие тенденции перепада давления в рукавном фильтре, чтобы установить точные базовые показатели эксплуатации.
Рассчитайте существующее потребление сжатого воздуха, чтобы определить потенциальную экономию коммунальных услуг за счет системы по требованию.
Сопоставьте существующее напряжение соленоида и общее количество клапанов, чтобы определить точное необходимое количество выходных контактов.
Проконсультируйтесь со специалистом по пневматическому управлению, чтобы определить подходящую сменную плату и класс корпуса для вашей среды.
О: Стандартная длительность импульса или время включения составляет от 50 до 150 миллисекунд. Это короткое окно полностью открывает мембранный клапан и выпускает ударную волну высокого давления. Программирование длительности более 150 миллисекунд приводит к потере сжатого воздуха. Клапан остается открытым после того, как начальная ударная волна проходит по трубке, не создавая дополнительной очищающей силы.
О: Симптомами неисправности контроллера являются постоянный высокий перепад давления, несмотря на наличие питания в системе, отсутствие слышимых пульсирующих звуков из рукавного фильтра или неоднократно перегорающие предохранители на печатной плате. Если кнопки ручного тестирования не приводят в действие клапаны или если светодиодные индикаторы выхода не загораются во время выполнения последовательности, скорее всего, плата требует замены.
О: Да, обновление — это стандартный процесс модернизации. Вы приобретаете блок контроллера dP и физически устанавливаете трубки под давлением. Подсоедините одну трубку к камере для грязного воздуха под трубной решеткой, а другую — к камере для чистого воздуха над трубной решеткой. Новый контроллер использует эти входы для мониторинга сопротивления и запуска очистки по требованию.
О: Контроллеры работают со стандартным входным и выходным напряжением 120 В переменного тока, 24 В постоянного тока или 240 В переменного тока. Вы должны сопоставить выходное напряжение контроллера с номиналом существующей катушки соленоида. Подача напряжения 120 В переменного тока на соленоид 24 В постоянного тока разрушает катушку. Подача напряжения 24 В постоянного тока на соленоид 120 В переменного тока не может создать магнитное поле, необходимое для открытия клапана.
Ответ: Непрерывная пульсация обычно возникает по трем причинам. В системе используется базовый последовательный таймер, настроенный на непрерывный цикл. Контроллер dP имеет заблокированную или отсоединенную линию давления, что приводит к ложным высоким показаниям. Или достигается высокое заданное значение dP, но рукавный фильтр не может восстановиться, поскольку рукавные фильтры постоянно забиты пылью.
Ответ: Импульсный контроллер — это электронный мозг системы. Он обрабатывает логику, контролирует давление и отправляет сигнал электрического напряжения. Мембранный клапан представляет собой прочный механический компонент, установленный на воздушном коллекторе. Он физически открывается при получении пневматического пилотного сигнала, выпуская объем сжатого воздуха в фильтрующие рукава.
