Геометрия клапана определяет расход сжатого воздуха и напрямую контролирует эффективность очистки в пылесборниках с обратной импульсной струей. Инженеры сталкиваются с постоянными механическими проблемами на заводе. Вы должны сбалансировать ограниченное пространство и потребность в высоких пиковых скоростях потока. Выбор неправильной геометрии клапана создает серьезные проблемы в эксплуатации. Это приводит к чрезмерным перепадам давления в коллекторе. Это приводит к плохой очистке фильтра и, в конечном итоге, ускоряет преждевременный выход из строя диафрагмы. Это руководство по технической оценке помогает менеджерам предприятий и системным инженерам точно определить, когда следует выбирать прямоточные конструкции вместо традиционных прямоугольных конфигураций. Мы фокусируемся на реалиях физической компоновки, оптимизации акустических ударных волн и жестких ограничениях производительности этих критически важных пневматических компонентов.

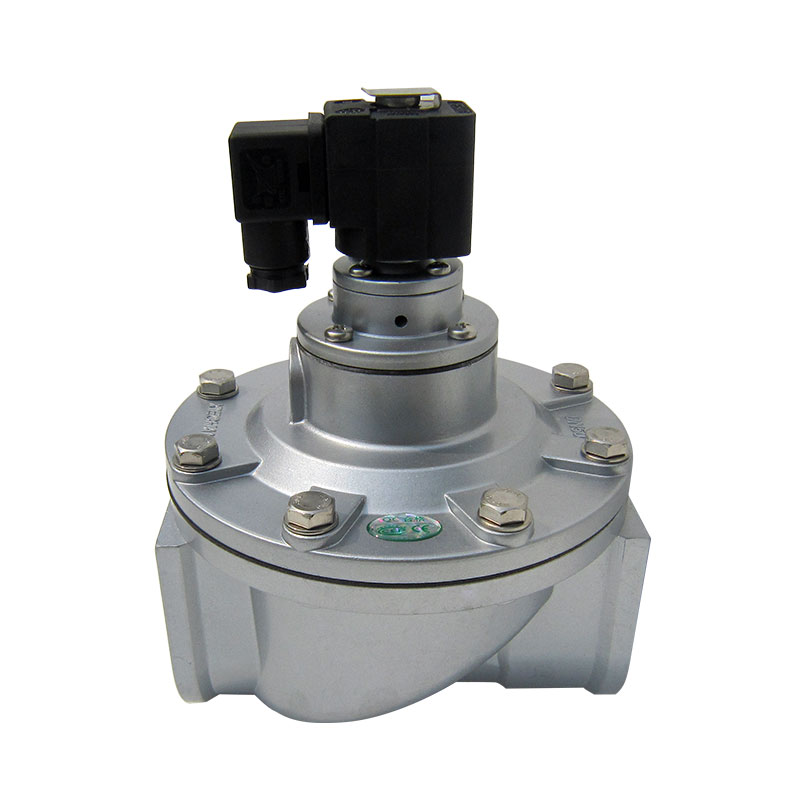

Прямоходные импульсные клапаны минимизируют ограничение потока за счет выравнивания впускного и выпускного отверстий на одной оси, обеспечивая более высокие коэффициенты расхода (Cv/Kv) по сравнению со стандартными прямоугольными клапанами.
Идеальные прямоточные импульсно-струйные клапаны применяются в модернизированных системах с ограниченным пространством и системах, требующих встроенных конфигураций коллектора, где традиционный трубопровод с углом 90 градусов невозможен.
Анализ вычислительной гидродинамики (CFD) доказывает, что линейные пути потока уменьшают потери кинетической энергии, создавая более мощную акустическую ударную волну на фильтрующем материале.
Компоновка труб должна учитывать отвод влаги, резонансную частоту и доступ для обслуживания, поскольку встроенные конфигурации могут усложнить замену диафрагмы, если она не спроектирована правильно.
Пределы производительности определяются максимальными значениями давления, временем отклика и конкретными требованиями к акустической ударной волне очищаемого фильтрующего материала.
Оглавление

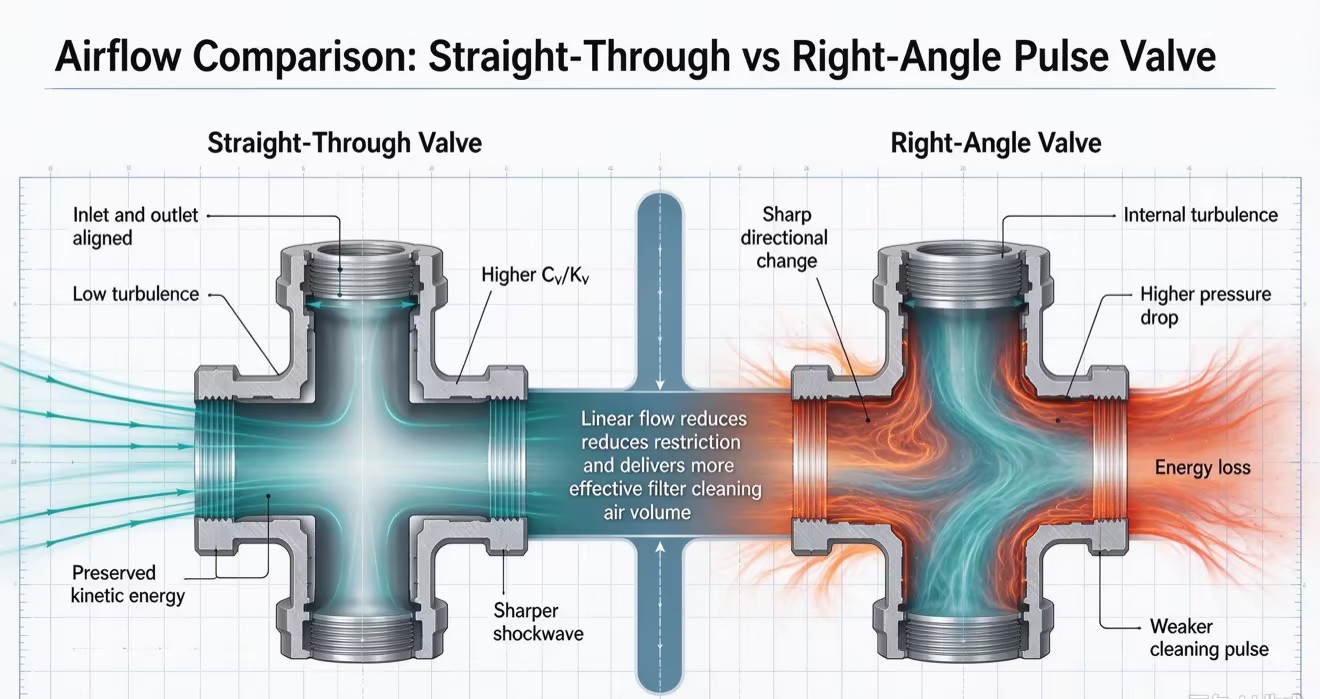

Воздушный поток ведет себя предсказуемо, когда проходит через ограничительную геометрию. Традиционные прямоугольные клапаны заставляют сжатый воздух совершать резкий поворот на 90 градусов внутри литого алюминиевого корпуса. Этот внезапный сдвиг направления создает огромную внутреннюю турбулентность. Он создает паразитное сопротивление и потери кинетической энергии еще до того, как воздух выйдет из клапана. Линейная траектория потока исключает это резкое отклонение. Анализ вычислительной гидродинамики (CFD) демонстрирует значительное снижение внутренней турбулентности, когда воздух движется вдоль одной оси. Прямоточная конструкция сохраняет кинетическую энергию потока сжатого воздуха, позволяя системе использовать всю силу накопленного давления в коллекторном резервуаре.
Эта сохраненная энергия напрямую влияет на акустическую ударную волну, доставляемую в выдувную трубку. Очистка фильтра основана на быстром пике импульса и контролируемом затухании. Линейный взрыв создает более резкий и быстрый скачок давления. Этот быстрый пик максимизирует акустическое воздействие на фильтрующий материал. Инерционные и акустические эффекты этого линейного всплеска улучшают резонансную частоту. Более высокая резонансная частота легко удаляет стойкие, липкие частицы частиц из глубины складок фильтра. Вы достигаете лучшей очистки, используя меньший объем сжатого воздуха за цикл.
Последовательность событий линейного импульса происходит за миллисекунды. Понимание этой последовательности помогает инженерам устранять проблемы с плохой очисткой:
Плата таймера посылает электрический сигнал на катушку соленоида.
Якорь соленоида поднимается, открывая выпускное отверстие пилота.
Воздух, захваченный над основной диафрагмой, выходит в атмосферу, создавая перепад давления.
Давление напорного бака заставляет главную диафрагму подниматься вверх, открывая линейный путь потока.
Сжатый воздух устремляется прямо через корпус клапана в выдувную трубку со скоростью, близкой к звуковой.
Соленоид обесточивается, закрывая пилотное отверстие и позволяя давлению выровняться, в результате чего диафрагма прижимается обратно к основному отверстию.
Коэффициенты расхода определяют производительность клапана и размер системы. Инженеры используют значения Cv (британские) или Kv (метрические) для измерения пропускной способности. При сравнении клапанов с одинаковым размером порта прямоходные импульсные клапаны неизменно дают более высокие коэффициенты расхода. Отсутствие внутреннего угла в 90 градусов уменьшает ограничение потока. Вы можете пропустить больше воздуха через прямой клапан за ту же миллисекунду. Это позволяет очищать более длинные фильтрующие рукава или картриджи большего размера без увеличения размеров всей коллекторной системы.
Различия в механическом срабатывании также играют важную роль в надежности. Прямоточные конструкции отличаются невероятной внутренней простотой. Они содержат меньше внутренних компонентов, нарушающих поток. Диафрагма срабатывает линейно, открывая основное выпускное отверстие с минимальным механическим сопротивлением. Вы также должны оценить методы срабатывания. В конфигурациях со встроенным соленоидом электрическая катушка устанавливается непосредственно на корпусе клапана. Удаленные пневматические пилотные клапаны отделяют электрические компоненты от корпуса основного клапана. Удаленные пилоты исключительно хорошо работают в прямоточных схемах с ограниченным пространством. Они удаляют громоздкие электрические корпуса из зоны коллектора, защищая чувствительную электронику от вибрации и тепла.
Метрика производительности | Прямоточные клапаны | Прямоугольные клапаны |
|---|---|---|
Геометрия пути потока | Линейный (впуск и выпуск на одной оси) | Поворот на 90 градусов |
Коэффициент расхода (Cv/Kv) | Высокий (минимальное внутреннее ограничение) | Умеренный (турбулентность на повороте) |
Требуемое пространство | Компактный линейный размер | Требуется вертикальный и горизонтальный зазор. |
Акустический профиль ударной волны | Быстрый пик, высокая кинетическая энергия | Слегка затухающий пик, более медленное время нарастания |
Доступность обслуживания | Часто требуется частичная разборка трубы. | Легкое снятие верхней крышки без повреждения трубы |
Типичное падение давления | Очень низкий | От умеренного до высокого |
Модернизация объектов часто вынуждает инженеров работать в пределах существующих структурных рамок. Невозможно просто расширить стальной корпус старого рукавного фильтра, если он плотно прилегает между несущими колоннами или существующим технологическим оборудованием. При оценке применения прямоточных импульсно-струйных клапанов основным инженерным решением является ограниченность пространства. Геометрия линейного клапана позволяет значительно сократить расстояние между выдувными трубками. Вы можете упаковать больше фильтрующих мешков или картриджей на ту же площадь.
Установка клапанов непосредственно параллельно напорному баку обеспечивает явное механическое преимущество. Узкие корпуса исключают громоздкий, выступающий профиль прямоугольных клапанов. Линейная конструкция плотно охватывает коллектор. Такая конфигурация максимизирует плотность фильтров внутри коллектора. Вы увеличиваете общую площадь фильтрующей поверхности, не изменяя внешние размеры корпуса пылесборника. Мы часто видим это применение на цементных и литейных заводах, где старые пылесборники меньшего размера необходимо модернизировать для работы с возросшими производственными нагрузками без увеличения физической площади оборудования.
В системах очистки большого объема и низкого давления (HVLP) используются большие объемы воздушного потока при относительно низком давлении для удаления пыли из фильтрующего материала. Прямоточные импульсные клапаны минимизируют сопротивление потоку и потери давления, помогая обеспечить эффективные импульсы очистки при пониженном рабочем давлении. Их высокая пропускная способность способствует эффективному удалению пыли, снижению энергопотребления и уменьшению механической нагрузки на фильтрующие элементы при правильном подборе к системе.
Прямоточные импульсные клапаны также используются в системах пневматической транспортировки, разгрузки силосов и погрузочно-разгрузочных системах сыпучих материалов. Быстрые воздушные импульсы помогают устранить засоры материала, уменьшить образование мостиков порошка и улучшить поток через бункеры и желоба. Их компактная линейная конструкция обеспечивает гибкую установку и эффективную подачу воздушного потока в промышленных системах погрузочно-разгрузочных работ.
Правильное выравнивание коллектора и выдувной трубки обеспечивает эффективный поток воздуха и предотвращает механическое напряжение на соединениях импульсного клапана. Гибкие муфты компенсируют незначительное перекос и вибрацию, а опоры правильного размера помогают поддерживать стабильность трубопровода. Выбор времени импульса должен обеспечивать достаточное восстановление давления в коллекторе между циклами очистки, чтобы обеспечить постоянную очистку фильтра и сократить потери сжатого воздуха.
Трубопроводы сжатого воздуха правильного размера необходимы для поддержания стабильного давления в коллекторе и эффективной импульсной очистки. Трубы недостаточного размера, ограничительные фитинги и недостаточное хранение воздуха могут привести к чрезмерному падению давления и ослаблению импульсов очистки.
В справочнике по системам сжатого воздуха Министерства энергетики США объясняется , как ограничения расхода, трубопроводы недостаточного размера и неэффективные системы распределения способствуют потерям давления и увеличению энергопотребления.
Оптимизация диаметра труб, емкости коллектора и рекуперации подачи воздуха помогает поддерживать постоянную производительность клапана и сокращать ненужные потери сжатого воздуха.
Правильная ориентация клапана и управление влажностью помогают предотвратить коррозию, повреждение мембраны и неудачную очистку. Установите клапаны в соответствии с рекомендациями производителя и обеспечьте дренаж в нижних точках системы сжатого воздуха. Автоматические дренажи, соответствующая обработка воздуха и защита от замерзания помогают уменьшить накопление влаги и поддерживать надежную работу.
Номинальные значения давления импульсного клапана и время срабатывания напрямую влияют на эффективность очистки и надежность оборудования. Работа за пределами установленных производителем пределов давления может привести к повреждению диафрагм и уплотнений, а медленная реакция клапана может привести к увеличению потребления сжатого воздуха. Выбор клапанов с подходящим диапазоном рабочего давления и характеристиками быстрого открытия и закрытия помогает оптимизировать производительность фильтрации.
Долговечность мембраны и доступ для обслуживания являются важными факторами при выборе прямоточных импульсных клапанов. Хотя оптимизированная конструкция воздушного потока может снизить внутреннее сопротивление потоку, компактный линейный трубопровод может усложнить замену диафрагмы. Наличие доступных фитингов, соединений и достаточного пространства для обслуживания помогает упростить техническое обслуживание и сократить время простоя.
Материалы и электрические компоненты импульсного клапана должны соответствовать рабочей среде. Нитриловые диафрагмы обычно используются в стандартных приложениях, тогда как совместимые материалы FKM или силикон могут быть выбраны для конкретных температурных условий.
Для систем пылеулавливания, работающих с горючими материалами, могут потребоваться дополнительные меры безопасности. В рекомендациях OSHA по опасностям, связанным с горючей пылью, обсуждаются риски взрыва, выявление опасностей и соответствующие меры защиты для промышленного оборудования для удаления пыли.
Электрооборудование, компоненты клапана и методы установки должны соответствовать применимым требованиям для опасных зон и местным нормам.
Материал диафрагмы | Температурный диапазон | Лучшая среда применения |
|---|---|---|
Нитрил (Буна-Н) | От -4°F до 185°F (от -20°C до 85°C) | Стандартный сбор пыли, обработка древесины, обработка зерна. |
Витон (ФКМ) | От -20°F до 400°F (от -29°C до 204°C) | Высокотемпературные среды, литейные заводы, химические перерабатывающие заводы, асфальтовые заводы. |
Силикон | От -40°F до 284°F (от -40°C до 140°C) | Экстремально холодные условия, наружная зимняя установка, пищевая промышленность. |
Системы прямоточных импульсных клапанов могут потребовать более высоких первоначальных инвестиций из-за точного выравнивания трубопроводов и специальных фитингов. Однако их оптимизированная конструкция воздушного потока может снизить потери давления и потребление сжатого воздуха, что потенциально снижает затраты на электроэнергию компрессора. Повышенная эффективность очистки может также продлить срок службы фильтра и снизить расходы на техническое обслуживание, обеспечивая долгосрочную эксплуатационную ценность.
Конфигурации линейных импульсных клапанов поддерживают модульное расширение за счет дополнительных секций коллектора, сохраняя при этом компактность установки. При планировании модернизации системы инженеры должны обеспечить адекватный доступ для технического обслуживания и соблюдение применимых требований по сбору пыли, электрической безопасности и безопасности горючей пыли. Правильная планировка помогает улучшить масштабируемость без ущерба для безопасности системы или производительности фильтрации.
Перед заказом компонентов измерьте существующий зазор напорного бака, чтобы убедиться в совместимости линейного клапана.
Рассчитайте необходимое значение Cv/Kv на основе конкретного диаметра выдувной трубки и общей площади фильтрующего материала.
В конструкции трубопровода предусмотрите скользящие фитинги или соединительные соединения, чтобы гарантировать доступ для технического обслуживания при замене диафрагмы в будущем.
Перейдите на диафрагмы из витона, если ваши рабочие температуры превышают стандартные пределы для нитрилового каучука.
Проконсультируйтесь с инженером по пневматическим системам, чтобы убедиться, что настройки вашей платы таймера соответствуют акустическому резонансу линейного разрыва клапана.
О: Основным преимуществом является значительное снижение внутреннего перепада давления. Линейный путь потока исключает поворот на 90 градусов, что приводит к более высокому коэффициенту потока (Cv/Kv). Такая геометрия обеспечивает более быструю и мощную акустическую ударную волну, воздействующую на фильтрующий материал, повышая эффективность очистки при использовании меньшего количества сжатого воздуха.
О: Нет. Следует избегать установки с нижним креплением. Их установка в нижней части коллекторного бака позволяет влаге и конденсату скапливаться непосредственно на диафрагме. Это приводит к короткому замыканию и разрушению материала. Устанавливайте их горизонтально или немного выше центральной линии коллектора.
О: Выбор размера требует соответствия значения Cv/Kv клапана диаметру выдувной трубки и общей площади фильтрующего материала, которую он должен очищать. Также необходимо учитывать рабочее давление. Пневматические калькуляторы размеров помогают определить точный объем воздуха, необходимый для одного импульсного цикла.
Ответ: Удаленные пилоты обычно предпочтительнее для тесных линейных компоновок. Они удаляют из коллектора громоздкие электрические корпуса, экономя место. Дистанционное пилотирование также повышает электробезопасность в опасных средах, позволяя размещать соленоиды в отдельном взрывозащищенном шкафу управления.
Ответ: Преждевременный отказ возникает по трем основным причинам. Чрезмерное давление воздуха разрывает резину. Влага или твердый мусор в системе подачи воздуха разрушает эластомер и блокирует выпускные отверстия. Экстремальные температуры, выходящие за пределы стандартного нитрила/буна-N, приводят к тому, что материал становится хрупким или плавится.
Ответ: Они подходят для максимального давления, которое обычно составляет от 120 до 125 фунтов на квадратный дюйм. Если ваша система требует давления, превышающего 125 фунтов на квадратный дюйм, вы рискуете разорвать диафрагму. В сценариях с экстремально высоким давлением вместо стандартных мембранных конструкций могут потребоваться специализированные поршневые клапаны для тяжелых условий эксплуатации.
О: Изгибы труб, ограничительные фитинги и линии подачи недостаточного диаметра ослабляют импульс очистки. Каждое ограничение поглощает кинетическую энергию до того, как воздух достигнет фильтров. Линейная конструкция клапана и прямые выдувные трубы сохраняют эту энергию, обеспечивая резкую и эффективную акустическую ударную волну, удаляющую осадок пыли.
