Рукавные фильтры с обратным импульсом и пылесборники используют высокоэнергетические акустические ударные волны для удаления твердых частиц из фильтрующего материала. Этот механизм очистки полностью зависит от точной спецификации клапана. Несоответствующие компоненты, неправильный размер порта или несовместимые типы соединений приводят к серьезным перепадам давления в системе. Эти ошибки приводят к перерасходу сжатого воздуха, недостаточной очистке фильтра и преждевременному выходу системы из строя. Оценка конфигураций клапанов требует систематического, инженерно-технического подхода. Сосредоточив внимание на технических характеристиках, соединениях портов и требованиях к давлению, инженеры могут обеспечить плавную интеграцию коллектора и оптимальную эксплуатационную эффективность. Мы разберем механические и пневматические параметры, необходимые для выбора правильного клапана для промышленных систем пылеулавливания. Вам необходимо понимать геометрию потока, совместимость соединений и номинальное давление, чтобы обеспечить работу рукавного фильтра без непредвиденных простоев.
Геометрия потока: прямоугольные импульсные клапаны используют путь впуска к выпуску под углом 90 градусов, что требует особого выравнивания коллектора и выдувной трубки для максимизации объема воздуха и минимизации сопротивления потоку.
Совместимость соединений. Выбор точной спецификации порта импульсного клапана под прямым углом (резьбовой, компрессионный/правильный или фланцевый) не подлежит обсуждению с точки зрения целостности системы и доступности обслуживания.
Давление и размер: Правильный размер клапана должен учитывать требуемый коэффициент расхода Cv/Kv и диапазоны рабочего давления (обычно 1–8 бар), чтобы предотвратить слабую пульсацию или чрезмерное потребление воздуха.
Выбор материала: материалы диафрагмы и седла должны соответствовать температуре применения и химическому воздействию, чтобы уменьшить преждевременную деградацию и непредвиденные простои.
Оглавление

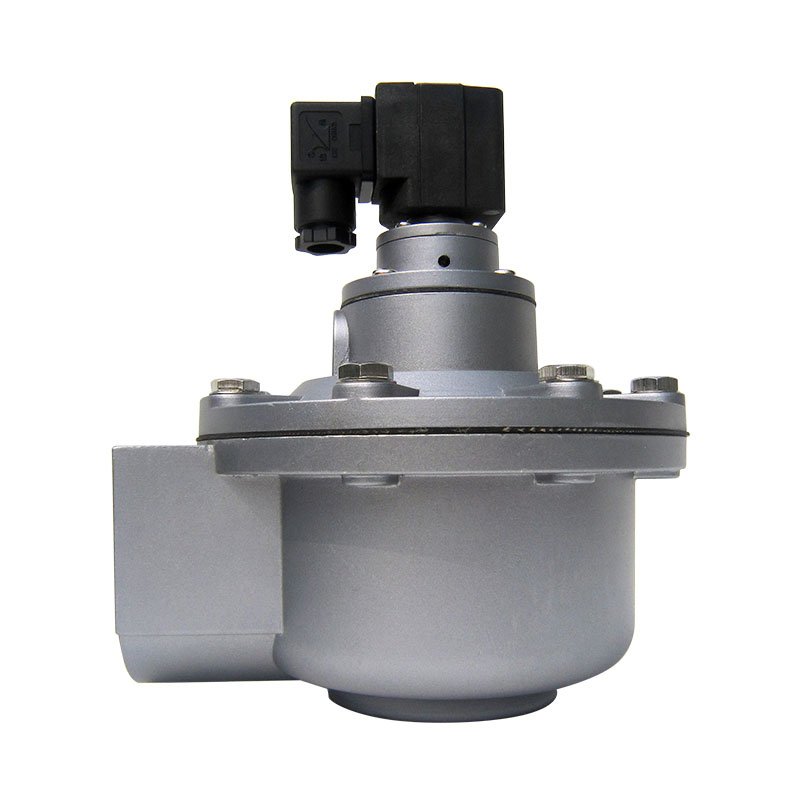

Конструктивная характеристика прямоугольного импульсного клапана определяется его внутренней геометрией потока. Трубы входа и выхода воздуха пересекаются под точным углом 90 градусов. Впускной порт горизонтально соединяется с напорным баком сжатого воздуха. Выходное отверстие опускается вертикально и подключается непосредственно к выдувной трубке. Эта конкретная ориентация определяет, как воздух перемещается из резервуара в фильтрующий материал. Инженеры используют эту геометрию для плотного прилегания клапанов к квадратным или прямоугольным напорным резервуарам. Поворот на 90 градусов спроектирован с плавными внутренними радиусами, чтобы минимизировать турбулентность, когда воздух под высоким давлением проходит через корпус клапана. Монтаж на месте часто требует жестких допусков, а это означает, что расстояние между поверхностью напорного резервуара и осевой линией выдувной трубы должно идеально соответствовать механическим размерам клапана.
Эта специфическая геометрия напрямую влияет на быстрый выпуск сжатого воздуха. Когда пилотный соленоид срабатывает, он выбрасывает воздух из верхней камеры диафрагмы. Перепад давления приводит к мгновенному открытию основной диафрагмы. Накопленный сжатый воздух из напорного бака проходит через 90-градусный корпус клапана и быстро расширяется в выдувную трубку. Это внезапное расширение порождает высокоскоростную ударную волну. Ударная волна проходит по выдувной трубке и выходит через точно просверленные отверстия. Возникающий в результате звуковой взрыв создает эффект Вентури, втягивая вторичный воздух в фильтрующие рукава. Эта объединенная воздушная масса быстро расширяет фильтрующий материал, вытесняя скопившуюся пыль. Любое ограничение на пути потока под углом 90 градусов гасит эту ударную волну, что приводит к ухудшению эффективности очистки и быстрому засорению фильтра.
Конфигурация под углом 90 градусов остается отраслевым стандартом для большинства стандартных установок выдувной трубки. Квадратные и прямоугольные напорные баки имеют плоские монтажные поверхности, идеально подходящие для горизонтальных впускных соединений. Вертикальный перепад идеально совмещается с горизонтальными выдувными трубками, подвешенными над рядами фильтров. Такая компоновка сводит к минимуму площадь, занимаемую системой пневматической очистки над трубной решеткой. Это устраняет необходимость в сложной прокладке труб, уменьшая количество колен и фитингов, которые могут вызвать перепады давления. Прямоугольная конструкция обеспечивает наиболее прямой путь с низким сопротивлением от воздушного резервуара к фильтрующему материалу. При изготовлении новых коллекторных резервуаров сварщики должны следить за тем, чтобы патрубки оставались совершенно перпендикулярными поверхности резервуара, чтобы предотвратить заедание при установке этих клапанов.
Чтобы составить правильную спецификацию, начните с фундаментального вопроса: что я хочу, чтобы клапан делал? Установите базовые требования, основанные на конкретном промышленном применении. Высокочастотная импульсная обработка часто необходима для мелких и легких порошков, которые быстро засоряют фильтры. Высокообъемная низкочастотная струя лучше подходит для тяжелых, липких или агломерирующихся частиц. Понимание того, как выбрать конструкцию прямоугольного импульсно-струйного клапана, требует сначала оценки этих эксплуатационных требований, а затем рассмотрения физических размеров.
Рассмотрите промышленную длину, режим срабатывания и требования к расходу как взаимосвязанной системы. Изменение одного параметра неизбежно влияет на остальные. Клапан большего размера увеличивает расход, но требует больше физического пространства и напорного резервуара большего размера, чтобы предотвратить снижение давления. Режимы срабатывания также должны соответствовать окружающей среде. Встроенные пилотные клапаны оснащены соленоидом, установленным непосредственно на корпусе клапана. Они распространены в стандартных промышленных условиях, где температура окружающей среды остается умеренной. В клапанах с дистанционным управлением используются пневматические трубки для подключения клапана к корпусу удаленного соленоида. Дистанционное срабатывание является обязательным для взрывоопасных сред, экстремальных температур или условий, когда прямой доступ к клапану опасен для обслуживающего персонала.

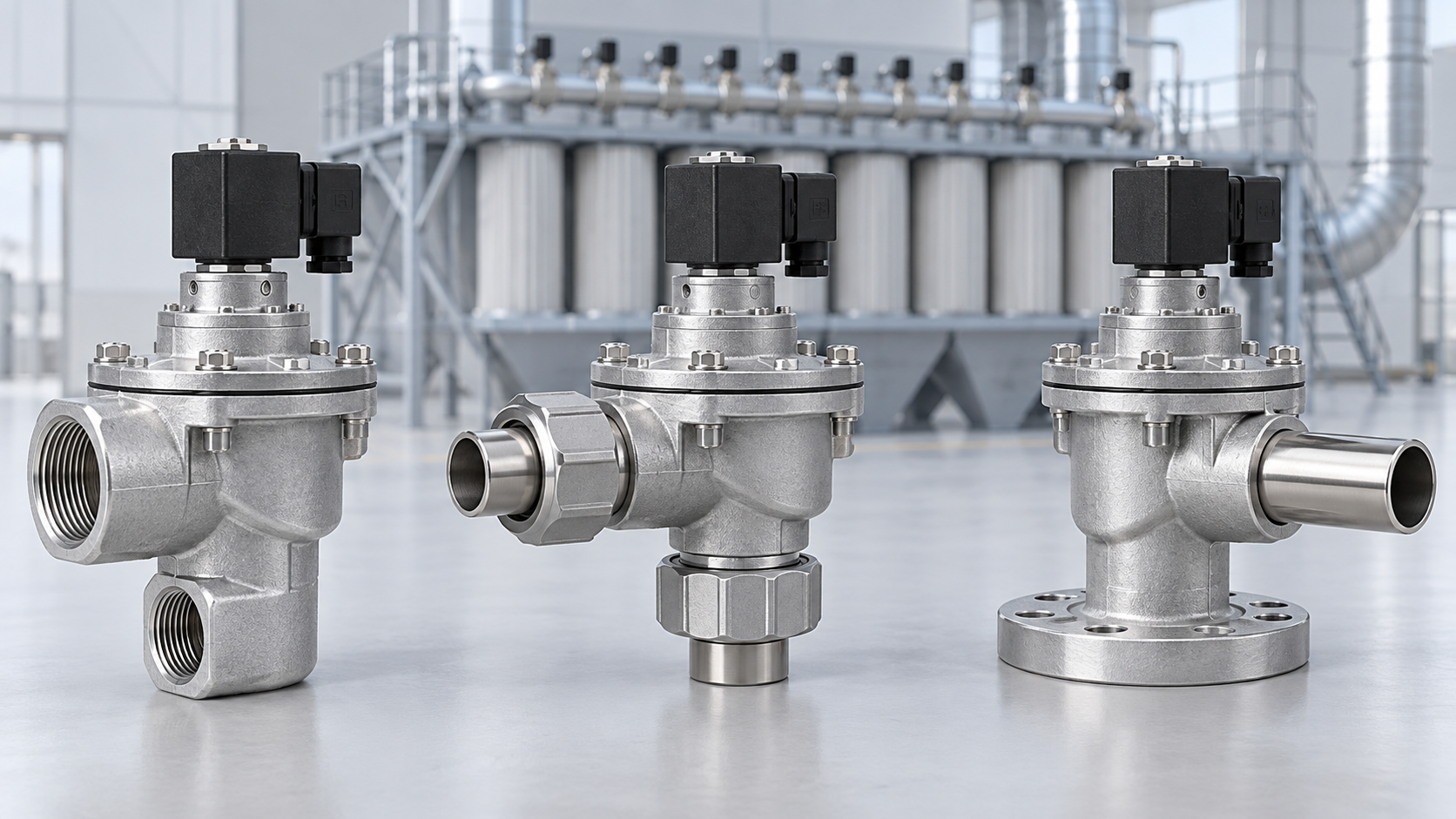

Выбор правильного подключения порта определяет целостность системы и доступность обслуживания. Точная спецификация порта импульсного клапана под прямым углом определяет, как клапан интегрируется с коллектором и выдувной трубкой. Корпус клапана должен соответствовать существующей спецификации трубопровода.
Резьбовые порты являются стандартными для многих пылесборников малого и среднего размера. Обычно они используют профили NPT (национальная трубная резьба) или BSP (британский стандарт для труб). Резьбовые соединения обеспечивают жесткое, надежное соединение, способное выдерживать высокую вибрацию. Однако совместимость резьбовых герметиков является строгим требованием. Жидкие герметики или тефлоновую ленту необходимо наносить правильно, чтобы предотвратить утечку воздуха и не загрязнить внутреннее седло клапана. В условиях высокой вибрации резьбовые соединения могут истираться, что затрудняет демонтаж в будущем. Клапаны с резьбой требуют наличия резьбы в выдувной трубке, что увеличивает время изготовления сборки коллектора и усложняет модификацию на месте.
В компрессионных фитингах используется накидная гайка и резиновое уплотнительное кольцо. Эта конструкция имеет явное преимущество: скользящие соединения для выдувных трубок без резьбы. Установщик просто вставляет трубу без резьбы в отверстие клапана и затягивает гайку. Резиновое кольцо прижимается к внешней стороне трубы, создавая герметичное уплотнение. Этот метод существенно увеличивает скорость установки. Это также обеспечивает высокую устойчивость к небольшому перекосу труб. Компрессионные фитинги хорошо поглощают вибрацию и позволяют значительно ускорить замену клапана в будущем, так как при разборке не требуется вращение трубы. Монтажники должны снять заусенцы с концов выдувных трубок перед их установкой, чтобы не порезать резиновое компрессионное уплотнение.
Фланцевые порты разработаны для клапанов большого диаметра или приложений с высоким давлением. В них используется кольцо болтов и плоская прокладка для создания жесткой, герметичной сопрягаемой поверхности. Фланцевые соединения необходимы при работе с 3-дюймовыми клапанами, где крутящий момент, необходимый для фиксации резьбового соединения, нецелесообразен. Они обеспечивают структурные преимущества, выдерживая вес тяжелых выдувных трубок, не нагружая при этом алюминиевый корпус клапана. Фланцевые соединения обеспечивают отсутствие утечек при максимальном рабочем давлении. Механики должны затягивать болты фланца звездочкой, чтобы обеспечить равномерное сжатие прокладки.
Соответствие диаметров портов клапанов существующим характеристикам труб коллектора является строгим требованием. Размеры портов обычно варьируются от 3/4 дюйма, 1 дюйма, 1,5 дюйма, 2 дюйма и до 3 дюймов. Убедитесь, что входное отверстие клапана соответствует наружному диаметру патрубка коллектора. Убедитесь, что выходное отверстие клапана соответствует наружному диаметру выдувной трубки. Несовпадающие размеры требуют использования переходных втулок, которые создают нежелательную турбулентность и перепады давления.
Тип подключения | Скорость установки | Устойчивость к вибрации | Доступность обслуживания | Лучшее приложение |
|---|---|---|---|---|
Резьбовой (NPT/BSP) | Медленно (требуется нарезание резьбы на трубе) | Средний (опасность истирания) | Плохо (требуется вращение трубы) | Коллекторы малого и среднего размера, жесткие трубопроводы |
Сжатие (Комод) | Fast (труба без резьбы со скользящей посадкой) | Высокая (резиновое уплотнение поглощает удары) | Отлично (выдвижение/выдвижение) | Системы, требующие частого обслуживания |
фланцевый | Средний (требуется затяжка болтов) | Очень высокая (жесткая механическая связь) | Хорошо (выпадающий дизайн) | Клапаны большого диаметра (3 дюйма), высокое давление |
Промышленные прямоугольные импульсные клапаны обычно работают в стандартном диапазоне давления от 1 до 8 бар (от 15 до 115 фунтов на квадратный дюйм). При работе при давлении ниже 1 бар обычно не удается создать достаточный перепад давления для быстрого подъема диафрагмы, что приводит к медленному стравливанию воздуха, а не к ударной волне. Работа при давлении выше 8 бар создает нагрузку на эластомерные компоненты и может привести к разрыву фильтрующего материала. Для систем высокого давления (6–8 бар) требуются клапаны меньшего размера, чтобы обеспечить четкий и быстрый импульс. Системы низкого давления (1–3 бар) требуют клапанов большего размера для подачи большого объема воздуха и компенсации недостаточной скорости.
Инженеры должны использовать специализированные калькуляторы конструкции клапанов, чтобы определить требуемый коэффициент расхода Cv или Kv. Коэффициент Cv представляет собой объем воды в галлонах в минуту, который пройдет через клапан при перепаде давления в 1 фунт на квадратный дюйм. С точки зрения пневматики, более высокий Cv указывает на больший объем подачи воздуха. Правильный размер гарантирует, что клапан подает необходимый объем потока без истощения коллектора. Если клапан слишком велик для напорного резервуара, одиночный импульс опустошит резервуар, что приведет к слабым последующим импульсам и срабатыванию сигнализации низкого давления на панели управления пылесборника.
Внутренняя механика клапана должна соответствовать требуемому размеру порта и пропускной способности. Вы не можете просто увеличить конструкцию небольшого клапана и ожидать, что он будет эффективно работать при размере порта 3 дюйма.
В клапанах размером менее 1,5 дюймов обычно используется одна диафрагма. Пилотный соленоид достаточно быстро выпускает небольшой объем воздуха над диафрагмой, чтобы обеспечить быстрое время открытия. Однако порты большего размера (1,5 дюйма и выше) требуют двойной диафрагмы. Одна большая диафрагма имеет слишком большую площадь поверхности и массу. Маленькое пилотное отверстие не может выпускать воздух достаточно быстро, что приводит к медленному открытию. Двойные мембранные клапаны решают эту проблему с помощью системы пневматического реле. Пилотный соленоид выпускает воздух через небольшую вторичную диафрагму. Эта вторичная диафрагма открывает гораздо большее выпускное отверстие, которое быстро выпускает воздух из основной диафрагмы. Такая инженерная логика гарантирует, что большие клапаны достигают миллисекундного времени отклика, необходимого для эффективной генерации ударной волны.
Выбор правильного размера клапана является последним штрихом в проектировании системы. Размер корпуса клапана должен идеально соответствовать выбранному седлу, уплотнению штока и конструкции привода. Внутренние допуски между узлом мембраны и седлом клапана определяют эффективность уплотнения. Неподходящий привод не сможет полностью поднять диафрагму, ограничивая поток. Долговечность при высоком цикле зависит от того, насколько эти компоненты работают в абсолютной гармонии. Привод должен обладать достаточной электромагнитной силой, чтобы мгновенно преодолеть напряжение внутренней пружины и статическое давление воздуха.
Выполните следующие действия при определении мощности вашего клапана:
Рассчитайте общий объем напорного резервуара, чтобы убедиться, что он содержит достаточно сжатого воздуха для одного импульса, не опускаясь ниже 50% от его начального давления.
Определите общую площадь поверхности фильтрующего материала, очищаемого одной продувочной трубкой.
Сопоставьте площадь фильтра с блок-схемами Cv производителя, чтобы определить минимально необходимый размер клапана.
Убедитесь, что компрессор сжатого воздуха установки может восстановить потерянный объем до того, как плата таймера активирует следующий клапан в последовательности.
Реалии физической установки сильно влияют на выбор клапана. В идеале клапаны следует устанавливать так, чтобы соленоид находился в вертикальном положении. В системах сжатого воздуха влага и твердые частицы неизбежно перемещаются по трубопроводам. Если клапан установлен в перевернутом положении (соленоид направлен вниз), под действием силы тяжести конденсат и мусор попадают в пилотную трубку и трубку якоря. Это накопление приводит к залипанию сердечника якоря, что приводит к постоянной утечке воздуха или полному отказу клапана. Вертикальная установка обеспечивает отвод влаги от чувствительных электромагнитных компонентов. Если горизонтальный монтаж неизбежен, установите влагоуловители и линейные фильтры перед напорным резервуаром.
Перед спецификацией оцените габаритные размеры, известные как промышленная длина. Клапан должен физически вписываться в существующее пространство коллектора, не требуя значительных модификаций трубопровода. Измерьте точное расстояние между патрубком напорного бака и впускным отверстием выдувной трубки. Убедитесь, что выбранный клапан соответствует этому зазору. Кроме того, убедитесь, что вокруг установленного клапана имеется достаточный зазор. Персоналу по техническому обслуживанию требуется физическое пространство для доступа к болтам для будущей замены диафрагмы и обслуживания соленоида. Стесненные установки приводят к небрежному обслуживанию, снятию болтов и увеличению времени простоя во время планового ремонта.
Оцените требования к электрическому напряжению объекта. Стандартные варианты включают 24 В постоянного тока, 110 В переменного тока и 220 В переменного тока. Убедитесь, что мощность соленоида соответствует выходной мощности платы таймера пылесборника. Перегрузка платы таймера соленоидами высокой мощности приводит к выходу из строя электрической системы и перегоранию предохранителей.
Оцените требуемые классы корпуса NEMA или IP в зависимости от конкретной рабочей среды. В помещениях с кондиционируемым климатом может потребоваться только базовая защита от пыли. При установке на открытом воздухе, подвергающейся воздействию дождя и промывке, требуется степень защиты IP65 или IP67 для предотвращения проникновения воды. Предприятия, перерабатывающие горючую пыль, такую как мука, уголь или древесина, требуют сертификации ATEX или сертификации опасных зон. Установка стандартных соленоидов во взрывоопасных пылевых средах нарушает нормы безопасности и создает серьезный риск возгорания. Всегда прокладывайте проводку соленоида через герметичный гибкий кабелепровод, чтобы предотвратить перетирание провода о металлический корпус коллектора.
Неправильная спецификация приводит непосредственно к механическим и технологическим сбоям. Понимание этих рисков необходимо для долговечности системы и поддержания надлежащего воздушного потока в источнике пыли.
Клапаны меньшего размера ограничивают поток воздуха, что приводит к слабым пульсам. Слабый импульс не может создать необходимую ударную волну для полного расширения фильтровального мешка. Пыль остается глубоко внутри фильтрующего материала. Это вызывает быстрое увеличение перепада давления в рукавном фильтре. Вытяжной вентилятор работает сильнее, протягивая воздух через заглушенные фильтры, уменьшая общее всасывание в источнике пыли. Занижение размера в конечном итоге приводит к преждевременной замене фильтра и увеличивает электрическую нагрузку на двигатель главного вентилятора.
Клапаны слишком большого размера представляют не менее серьезную опасность. Они поставляют чрезмерный объем воздуха с высокой скоростью. Это приводит к потере дорогого сжатого воздуха. Что еще более важно, мощная ударная волна вызывает чрезмерную механическую нагрузку на каркасы фильтра и наполнитель. Мешки сильно сгибаются и рвутся о металлические клетки. Клапаны слишком большого размера также вызывают быстрое снижение давления в напорном резервуаре. Если компрессор не сможет наполнить резервуар до следующей последовательности импульсов, последующие циклы очистки не удастся, что приведет к неравномерной очистке трубной решетки.
Разрывы соединений возникают преимущественно у компрессионных фитингов при несоблюдении протоколов монтажа. Если выдувные трубки не прикреплены должным образом к стенкам коллектора, сила импульса может вытолкнуть трубку из гайки компенсатора. Труба должна быть вставлена на правильную глубину за резиновым уплотнением. Неспособность закрепить выдувную трубку приводит к катастрофическим утечкам воздуха и немедленной потере очищающей способности. Монтажники должны использовать U-образные болты или специальные кронштейны на дальнем конце выдувной трубки, чтобы зафиксировать ее на месте против воздействия воздушного импульса.
Выбор правильных материалов напрямую влияет на частоту технического обслуживания и время безотказной работы. Прежде чем выбирать внутренние компоненты, необходимо оценить физическую среду.
Стандартные диафрагмы из нитрила (Buna-N) обеспечивают превосходные характеристики в типичных окружающих условиях. Однако они быстро разрушаются под воздействием высоких температур или агрессивных химикатов. Для применения в условиях высоких температур до 200°C обязательным является использование диафрагм из Viton (FKM). В условиях экстремально низких температур требуются специальные силиконовые смеси, чтобы эластомер не стал хрупким и не раскололся под давлением. Хотя специальные эластомеры требуют более высоких первоначальных инвестиций, они значительно сокращают циклы технического обслуживания и предотвращают внезапные разрывы диафрагмы во время производственного цикла.
Учитывайте трудозатраты, необходимые для будущего обслуживания. Клапаны с жесткой резьбой трудно снять. Техникам часто приходится разрезать трубы или разбирать целые секции коллектора, чтобы заменить корпус клапана с одной резьбой. Напротив, фланцевые клапаны или клапаны с компенсационной гайкой позволяют быстро снять их. Техники просто ослабляют болты или стяжные гайки и выдвигают клапан. Такая доступность приводит к значительной экономии труда во время планового ремонта мембраны и сводит к минимуму время простоя системы. При проектировании новой системы всегда отдавайте приоритет соединениям, которые позволяют снять один клапан, не нарушая прилегающие трубопроводы.
Перед заказом измерьте существующие патрубки коллектора и внешние диаметры выдувных трубок с помощью цифрового штангенциркуля, чтобы подтвердить точные размеры отверстий.
Рассчитайте требуемый коэффициент расхода Cv на основе площади поверхности фильтрующего материала и объема напорного резервуара, чтобы предотвратить занижение или превышение размера.
Если ваш рукавный фильтр работает при температуре выше 120°C или имеет дело с химически агрессивными твердыми частицами, используйте диафрагмы из Viton (FKM).
Запросите габаритные чертежи у производителя, чтобы убедиться, что промышленная длина соответствует вашему текущему расстоянию напорного резервуара, не требуя модификации труб.
Ответ: Определяющей характеристикой является ориентация впускных и выпускных отверстий под углом 90 градусов. Эта особая геометрия предназначена для горизонтальной установки на квадратных или прямоугольных напорных резервуарах при вертикальной подаче воздуха в горизонтальные выдувные трубы, сводя к минимуму турбулентность и максимизируя скорость ударной волны.
A: Измерьте внешний диаметр выдувной трубки и патрубка коллектора. Сопоставьте эти измерения со стандартными размерами резьбы NPT/BSP, внутренними диаметрами нажимной гайки или расположением болтов фланца, указанными производителем клапана.
О: Да, при условии, что коллектор имеет соответствующий ниппель и промышленная длина соответствует существующему зазору. Выдувная трубка должна быть гладкой, без резьбы и идеально соответствовать требованиям по внешнему диаметру нажимной гайки и резинового уплотнения.
О: Большинство промышленных прямоугольных импульсных клапанов спроектированы для эффективной работы при давлении от 1 до 8 бар (от 15 до 115 фунтов на квадратный дюйм). Точное оптимальное давление зависит от конструкции диафрагмы, конфигурации пилота и конкретных характеристик пыли.
Ответ: Размер определяет объем и скорость воздушного импульса. Неправильный размер приводит либо к недостаточному удалению пылевой корки (что приводит к высокому перепаду давления), либо к потере сжатого воздуха и механическому повреждению фильтров. Он должен быть сбалансирован при правильном выборе седла и привода.
О: Одинарные диафрагмы используются для клапанов меньшего размера (менее 1,5 дюймов). Двойные диафрагмы состоят из основной и вторичной диафрагмы. Они используются в клапанах большего размера, чтобы уменьшить объем воздуха, который пилот должен выпустить, обеспечивая более быструю и четкую реакцию импульса.
