Гибкая мембрана, работающая внутри импульсно-струйного электромагнитного клапана, служит основным движущимся компонентом, отвечающим за эффективность сбора промышленной пыли. Этот компонент отделяет непрерывную подачу сжатого воздуха от выпускного отверстия. При срабатывании он быстро меняет положение, выпуская мощные потоки воздуха, которые очищают фильтрующие мешки или картриджи. Преждевременный отказ создает непосредственную опасность для эксплуатации. Поврежденное уплотнение приводит к постоянной утечке сжатого воздуха, что резко снижает эффективность очистки рукавного фильтра. На предприятиях случаются незапланированные простои из-за повышения перепада давления на фильтрующем материале, что в конечном итоге приводит к риску нарушения экологических требований из-за чрезмерных выбросов твердых частиц. Отказ от реактивного устранения неполадок требует системного подхода. Операторы объектов должны перейти к упреждающей спецификации, точной диагностике неисправностей и оптимизированным графикам замены.
Это руководство по технической оценке обеспечивает основу для анализа условий эксплуатации, выявления основных причин поломки компонентов и выполнения точных протоколов технического обслуживания, которые максимизируют время безотказной работы оборудования.
Совместимость материалов определяет срок службы. Выбор правильных материалов мембраны импульсного клапана с учетом температуры, химического воздействия и частоты циклов является важнейшим фактором предотвращения преждевременного выхода из строя.
Визуальная диагностика имеет решающее значение: большинство неисправностей (трещины, вздутия, разрывы) оставляют явные физические доказательства, которые непосредственно указывают на основные причины, такие как избыточное давление, химическое воздействие или термическое старение.
Упреждающая замена превосходит режим «наработка до отказа». Установление графика профилактического технического обслуживания на основе среднего времени наработки на отказ (MTBF) значительно снижает скрытые затраты на потерю сжатого воздуха и время простоя системы.
Точность установки имеет значение: даже мембраны премиум-класса быстро выйдут из строя, если они установлены с неправильным моментом затяжки, неправильной посадкой или при наличии посторонних частиц на уплотняющей поверхности.
Оглавление

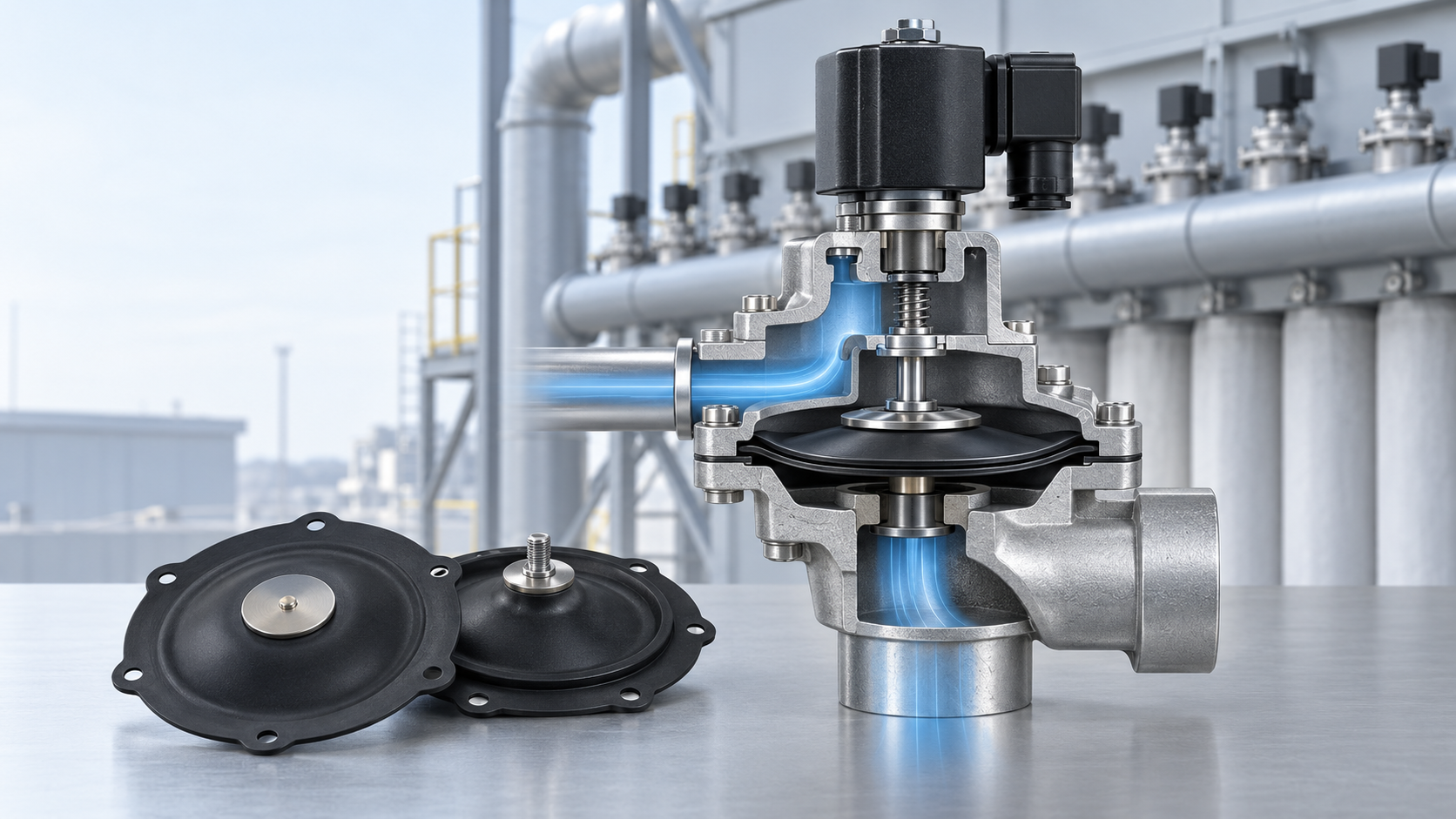

Импульсный струйный клапан работает за счет быстрого изменения давления. Его диафрагма разделяет корпус клапана на верхнюю и нижнюю камеры. Сжатый воздух поступает в нижнюю камеру и поступает в верхнюю камеру через небольшое выпускное отверстие. Как только давление уравновешивается, большая площадь поверхности над диафрагмой толкает ее вниз, создавая плотную герметизацию седла клапана.
Когда таймер посылает электрический сигнал, электромагнитный пилотный клапан открывается и выпускает воздух из верхней камеры. Возникающая в результате разница давлений поднимает диафрагму за миллисекунды, позволяя импульсу большого объема воздуха проходить через трубку и очищать фильтрующий материал. Когда сигнал прекращается, пилотный клапан закрывается. В верхней камере создается повторное давление через выпускное отверстие, прижимая диафрагму обратно к седлу клапана и закрывая клапан.
Скорость, с которой мембрана перемещается из полностью закрытого положения в полностью открытое, определяет очищающую способность пылесборника. Медленное время отклика приводит к слабому и продолжительному потоку воздуха, который не может удалить остатки пыли с фильтрующего материала. И наоборот, высокая скорость хода создает высокоскоростную акустическую ударную волну. Эта ударная волна распространяется вниз по фильтрующему мешку или картриджу, на мгновение выгибая материал наружу и разбивая скопившуюся пыль.
Эффективность этого процесса напрямую влияет на перепад давления в трубной решетке рукавного фильтра. Если мембрана работает медленно из-за усталости материала, неправильной посадки или жесткости в холодную погоду, система потребляет чрезмерное количество сжатого воздуха, но не может должным образом очистить фильтры. Эта неэффективность вынуждает вытяжной вентилятор работать усерднее, протягивая воздух через закрытые мешки, увеличивая потребление электроэнергии и ускоряя износ фильтра. Утечка клапана также приводит к опорожнению коллектора сжатого воздуха, что может привести к выходу из строя другого пневматического оборудования на предприятии.
Оценка производительности этого компонента требует выхода за рамки основных размеров. Высокопроизводительные мембраны должны соответствовать определенным эксплуатационным критериям, чтобы обеспечить долгосрочную надежность в суровых промышленных условиях. Инженеры завода должны оценивать запасные части по следующим критериям:
Высокая скорость срабатывания: материал должен оставаться очень гибким, чтобы открываться и закрываться за доли секунды, обеспечивая четкую акустическую ударную волну.
Герметичность: резиновый профиль должен идеально прилегать к седлу клапана, чтобы предотвратить постоянный отбор воздуха, который снижает производительность компрессора.
Высокая циклическая стойкость: компонент должен выдерживать миллионы изгибов без образования микротрещин вдоль точек шарнира или центральной металлической опорной пластины.
Устойчивость к эксплуатационной усталости: Мембрана не должна постоянно растягиваться, деформироваться или деформироваться под постоянным давлением коллектора.
Стабильность размеров: материал не должен разбухать или сжиматься при воздействии различных температур или химических веществ, находящихся в воздухе. Любое изменение размера приведет к смещению выпускного отверстия и приведет к немедленному выходу клапана из строя.
Нитриловый каучук остается отраслевым стандартом для пылеулавливания общего назначения. Его широкое распространение обусловлено отличным балансом прочности на разрыв, сопротивления разрыву и экономической эффективности. Нитрил исключительно хорошо работает в стандартных промышленных условиях, где температура окружающей среды и процесса остается умеренной, обычно от -20°C до 85°C. Он без проблем справляется с обычными частицами, такими как древесная пыль, металлическая стружка, горный заполнитель и сельскохозяйственное зерно.
Однако группы технического обслуживания должны осознавать свои ограничения. Нитрил очень чувствителен к термическому разложению. Воздействие температур выше 85°C ускоряет потерю пластификаторов, в результате чего резина затвердевает, становится хрупкой и, в конечном итоге, ломается по линиям изгиба. Кроме того, нитрил обладает плохой устойчивостью к воздействию озона и специфическим агрессивным химическим веществам. Он совершенно непригоден для применений, связанных с сильными кислотами, кетонами или парами тяжелых растворителей. Если на заводе используются синтетические компрессорные масла и отсутствуют соответствующие коалесцирующие фильтры, унос масла приведет к быстрому разрушению стандартных нитриловых компонентов.
Когда условия эксплуатации выходят за температурные пределы стандартной резины, обязательными спецификациями становятся витон (FKM) и специальные фторопласты. Эти усовершенствованные материалы мембран импульсных клапанов специально разработаны для экстремальных условий эксплуатации и легко выдерживают продолжительные рабочие температуры до 200°C. Они являются основным выбором для химических перерабатывающих заводов, цементных печей, литейных заводов, плавильных производств и предприятий по производству асфальта.
Помимо термостойкости, FKM обеспечивает превосходную защиту от агрессивных химических воздействий. Он устойчив к разложению под воздействием масел, топлива и агрессивных газов, которые быстро разрушают нитрил. Компромиссы включают более высокие первоначальные затраты на закупки и уязвимость к сильным холодам. В условиях замерзания стандартный FKM может стать хрупким, потеряв гибкость, необходимую для быстрого срабатывания. Кроме того, если температура процесса постоянно превышает порог в 200°C, даже фторопласты премиум-класса будут испытывать ускоренное старение, затвердевание и, в конечном итоге, разрушение конструкции.
Термопластичные эластомеры (TPE) и полиуретан заполняют пробел между традиционной резиной и жесткими пластиками, обеспечивая непревзойденную механическую прочность. Эти материалы разработаны для применений, требующих чрезвычайной долговечности цикла и высокой стойкости к истиранию. На объектах, где пылесборник работает непрерывно с высокочастотными импульсами, мембраны из ТПЭ превосходят стандартную резину, сохраняя структурную память и сопротивляясь усталости при изгибе.
Они также обладают превосходной гибкостью при низких температурах, что делает их идеальными для наружной установки в холодном климате, где температура опускается ниже -40°C. Однако основным ограничением ТПЭ и полиуретана является их тепловой потолок. Обычно они имеют более низкий максимальный температурный порог по сравнению с фторопластами и даже некоторыми высококачественными нитриловыми смесями. Воздействие на ТПЭ повышенного тепла приводит к размягчению материала, что приводит к выдавливанию через седло клапана и немедленной потере целостности уплотнения.
Выбор правильного материала требует систематической оценки условий конкретной рукавной камеры. Менеджеры предприятий должны взвешивать множество переменных, а не выбирать по умолчанию самую дешевую запасную часть. Матрица решений должна учитывать характеристики жидкости и воздуха, пределы рабочего давления, диапазоны температур окружающей среды и наличие уноса компрессорного масла.
Тип материала | Температурный диапазон | Лучшие приложения | Первичная уязвимость |
|---|---|---|---|
Нитрил (Буна-Н) | от -20°С до 85°С | Деревообработка, зерно, общее производство, горнодобывающая промышленность | Высокотемпературные, озоновые, синтетические компрессорные масла |
Витон (ФКМ) | от -15°С до 200°С | Цементные печи, литейные заводы, химическая обработка, асфальт | Экстремальный холод, высокие первоначальные затраты на закупку |
ТПЭ/полиуретан | от -40°С до 80°С | Многоцикловая непрерывная пульсация, экстремально холодная погода | Повышенные температуры вызывают размягчение материала. |
Силикон | От -50°С до 230°С | Еда и напитки, резкие перепады температур | Плохая стойкость к истиранию, низкая прочность на разрыв. |
Соображения, связанные с качеством воздуха, играют огромную роль в обеспечении долговечности материалов. Сжатый воздух, подаваемый в систему очистки, редко бывает идеально чистым. Оценщики должны учитывать фактическое состояние подаваемого воздуха, который часто содержит влагу, ржавчину из старых трубопроводов и синтетические смазочные материалы, минуя уловители компрессора. Синтетические компрессорные масла общеизвестно агрессивны по отношению к стандартному нитриловому каучуку. Если на предприятии используются синтетические смазочные материалы и отсутствует адекватная сушка и фильтрация воздуха в коллекторе, то переносимое по воздуху масло будет скапливаться внутри корпуса клапана. Это приводит к быстрому химическому разрушению мембраны независимо от температуры окружающей среды. Подбор материала в соответствии с реальным качеством сжатого воздуха предотвращает преждевременное химическое разложение и продлевает интервалы технического обслуживания.
Наиболее распространенным сценарием окончания срока службы мембраны импульсного клапана является механическая усталость в сочетании с термическим старением. В течение миллионов циклов изгибания постоянное растяжение и сжатие разрушают полимерные цепи. Когда этот естественный износ ускоряется из-за работы материала при температуре, превышающей номинальные пределы, резина теряет свои пластификаторы. Материал превращается из гибкой мембраны в жесткий хрупкий диск.
Основные причины включают тепловое излучение технологического оборудования, клапаны недостаточного размера, вызывающие чрезмерную скорость цикла, или просто превышение максимального срока службы компонента. Диагностические симптомы хорошо заметны во время операции. Клапан будет реагировать вяло, не создавая резкого акустического «треска», связанного со здоровым пульсом. Вместо этого операторы слышат глухой, слабый удар. Кроме того, микротрещины вдоль мест изгиба позволяют воздуху обходить уплотнение, что приводит к непрерывному незначительному шипящему звуку утечки воздуха через выпускное отверстие. При физическом осмотре резина в сложенном состоянии скорее сломается, чем согнется.
Когда мембрана вступает в контакт с несовместимыми жидкостями или газами, она подвергается химической реакции, которая фундаментально изменяет ее физические размеры. Набухание происходит, когда резина поглощает переносимые по воздуху химикаты, влагу или синтетические масла, которые прошли мимо влагоотделителей и маслоуловителей компрессора. По мере того как материал поглощает эти загрязнения, он расширяется, размягчается и теряет структурную жесткость. Основная причина – прямое несоответствие материала мембраны технологической среде.
Диагностические симптомы различны. Поскольку мембрана выросла в размерах, она больше не может должным образом соответствовать механическим допускам корпуса клапана. Клапан не закрывается полностью, что приводит к массивному и непрерывному выбросу сжатого воздуха. При физическом осмотре мембрана будет выглядеть искаженной, волнистой и губчатой на ощупь. Пилотное отверстие также может быть закрыто расширяющейся резиной, полностью выводя из строя исполнительный механизм. Если разместить набухшую мембрану рядом с новой заменой, разница в размерах сразу станет очевидна.
Катастрофические разрушения происходят, когда физические силы, действующие на мембрану, превышают ее предел прочности. Механический разрыв характеризуется массивным разрывом или полным разрывом резины. Основные причины включают скачки давления жидкости или воздуха, выходящие далеко за пределы номинальных значений клапана, сильные гидроудары в плохо дренированных воздушных коллекторах или постоянное истирание.
Истирание обычно происходит, когда ржавчина, трубная окалина или осушающая пыль проходят по воздуховодам и действуют как наждачная бумага на гибкую резину. Диагностические симптомы разрыва игнорировать невозможно. Отказ является внезапным и катастрофическим, что приводит к массивной, слышимой потере сжатого воздуха. Импульс очистки полностью теряется, а давление в коллекторе быстро падает, что часто приводит к срабатыванию сигнализации низкого давления во всей пневматической системе. Визуальный осмотр обнаружит неровные разрывы, сильные царапины на уплотнительных поверхностях или мембрану, которая полностью вылетела из посадочной канавки.
Не все неисправности клапана вызваны разрушением мембраны. Зачастую резина совершенно цела, но клапан отказывается функционировать из-за засоренного сливного отверстия. Выпускное отверстие представляет собой крошечное отверстие, которое позволяет воздуху проходить из нижней камеры в верхнюю, выравнивая давление и удерживая клапан закрытым. Если это отверстие закупоривается, динамика давления рушится.
Основными причинами являются посторонние предметы, хлопья ржавчины, остатки тефлоновой ленты при установке труб или замерзшая влага, засоряющая отверстие. Когда сливное отверстие заблокировано, верхняя камера не может повторно повысить давление после импульса. Диагностические симптомы имитируют разрыв мембраны: клапан остается заблокированным в открытом положении, что приводит к непрерывному продуванию воздуха. И наоборот, если выпускное отверстие пилотного клапана заблокировано, верхняя камера не сможет вентилироваться, и клапан полностью не сработает. Обслуживающий персонал часто неправильно диагностирует эту проблему, выбрасывая вполне исправные мембраны, тогда как простая очистка сливного отверстия могла бы восстановить полную функциональность.
Режим отказа | Визуальные доказательства | Операционный симптом | Первопричина |
|---|---|---|---|
охрупчивание | Твердая, негибкая резина; микротрещины | Вялый пульс, незначительное шипение воздуха. | Термическое старение, превышение срока службы |
Припухлость | Волнистая, крупная, губчатая текстура | Клапан застрял в открытом положении, продувка постоянная. | Химическая атака, перенос синтетического масла |
Разрыв | Неровные слезы, выдутые края | Массивная потеря воздуха, нулевое пульсовое давление | Избыточное давление, гидроудар, истирание |
Заблокированное сливное отверстие | Мусор застрял в маленьком отверстии | Клапан застрял в открытом положении или не срабатывает | Ржавчина, тефлоновая лента, замерзшая влага. |
Выполнение безопасной и эффективной проверки требует строгого соблюдения протоколов разгерметизации. Прежде чем прикладывать гаечный ключ к корпусу клапана, технические специалисты должны изолировать воздушный коллектор, заблокировать подачу компрессора и слить все остаточное давление из коллектора. Попытка открутить клапан, находящийся под давлением, может привести к серьезной травме. Когда все будет в порядке, выполните следующие действия для разборки и проверки:
Снимите крышку: равномерно ослабьте болты крышки в крестообразном порядке, чтобы предотвратить деформацию алюминиевой или чугунной крышки. Осторожно снимите крышку с корпуса клапана.
Извлечение компонентов: Снимите возвратную пружину и мембрану. При повторной сборке обратите внимание на ориентацию выпускного отверстия относительно корпуса клапана.
Визуальный осмотр: Аккуратно согните резину, чтобы проверить наличие микротрещин вдоль внешних краев и центрального металлического диска. Оцените целостность уплотнения, найдя глубокие канавки или неравномерный износ в местах соприкосновения резины с седлом клапана.
Очистите корпус клапана. Направьте фонарик на нижнюю камеру, чтобы выявить и удалить посторонние предметы, ржавчину или скопившуюся воду. Протрите поверхность сиденья безворсовой тканью.
Проверьте сливное отверстие: убедитесь, что сливное отверстие полностью чистое, пропустив через него тонкую проволоку или сжатый воздух. Не используйте сверло, так как увеличение отверстия приведет к изменению фаз газораспределения клапана.
Осмотрите пружину. Проверьте возвратную пружину на наличие признаков усталости металла, укорочения или коррозии. Слабая или сломанная пружина не сможет быстро вернуть мембрану вниз, что поставит под угрозу производительность даже совершенно новой сменной детали.
Полагаться на стратегию работы до отказа для клапанов пылесборника — дорогостоящая эксплуатационная ошибка. Анализ затрат и выгод в значительной степени отдает предпочтение плановому профилактическому обслуживанию. Когда клапан выходит из строя, он может выпускать сотни кубических футов сжатого воздуха в минуту. Электрическая энергия, затрачиваемая компрессором на поддержание давления в коллекторе, намного превышает стоимость сменного ремонтного комплекта. Кроме того, нарушение циклов очистки приводит к засорению рукавных фильтров, что требует преждевременной замены фильтров и приводит к незапланированным остановкам рукавных фильтров.
Установление среднего времени наработки на отказ (MTBF) позволяет предприятиям заменять компоненты непосредственно перед их выходом из строя. Рекомендации по отслеживанию включают регистрацию количества циклов на основе частоты импульсов контроллера и запись точных дат сбоев компонентов. Если исторические данные показывают, что стандартные мембраны трескаются после 18 месяцев непрерывной эксплуатации, график профилактического обслуживания должен предусматривать полную реконструкцию коллектора каждые 15 месяцев. Такой упреждающий подход исключает аварийные простои, стабилизирует потребность в сжатом воздухе и обеспечивает работу пылесборника с максимальной расчетной эффективностью.
Процесс замены сопряжен с собственным набором рисков. Неправильная установка является основной причиной немедленного выхода из строя сразу после установки. К частым ошибкам относится чрезмерная затяжка болтов крышки, что приводит к сдавливанию резинового края и деформации мембраны, что препятствует ее свободному движению. Защемление резины во время сборки или невозможность очистить посадочную поверхность от абразивного мусора гарантирует утечку при повторном повышении давления. Установка мембраны в перевернутом положении или смещение выпускного отверстия по отношению к соответствующему отверстию в корпусе клапана приведет к выходу клапана из строя.
Для смягчения последствий необходимо разработать строгие стандартные операционные процедуры (СОП) для групп технического обслуживания. Технические специалисты должны использовать динамометрические ключи, откалиброванные в соответствии с точными спецификациями производителя, и затягивать болты по схеме звезды, чтобы обеспечить равномерное распределение давления. Перед повторной сборкой необходимо тщательно очистить все уплотнительные поверхности неабразивной подушечкой. Наконец, предприятия должны оценить надежность своей цепочки поставок. В то время как альтернативы послепродажного обслуживания могут обеспечить экономию средств, комплекты для восстановления OEM гарантируют точные допуски на размеры и проверенный состав материалов, снижая риск преждевременного выхода из строя, вызванного некачественным производством.
Проверяйте текущую производительность клапана, записывая время отклика и акустическую характеристику каждого клапана на коллекторе.
Проверьте качество воздуха компрессора в коллекторе рукавного фильтра на наличие чрезмерной влаги, ржавчины или уноса синтетического масла.
Рассчитайте точное среднее время наработки на отказ (MTBF), используя исторические журналы обслуживания, чтобы запланировать упреждающее восстановление.
Выбирайте правильные комплекты для восстановления с учетом фактических температур процесса и химического воздействия, а не использования стандартных материалов по умолчанию.
Обеспечьте соблюдение строгих требований к моменту затяжки и стандартов чистоты для всего обслуживающего персонала, выполняющего процедуры ремонта клапана.
О: Срок службы полностью зависит от выбора материала и условий эксплуатации. В стандартных условиях с чистым и сухим воздухом высококачественная мембрана обычно выдерживает от 1 до 3 миллионов циклов. Это соответствует примерно одному-трем годам непрерывной работы. Высокая температура, химическое воздействие или высокая скорость цикла значительно сокращают срок службы.
Ответ: Внезапные разрывы обычно вызываются чрезмерными физическими силами. Скачки избыточного давления в воздушном коллекторе, сильный гидравлический удар из-за недренированной влаги или абразивные посторонние предметы, такие как трубная окалина, повреждающие уплотнительную поверхность, могут вызвать катастрофические выбросы. Наиболее распространенной причиной является эксплуатация клапана за пределами максимального номинального давления.
О: К основным индикаторам относятся непрерывный шипящий звук воздуха, выходящего из выпускного отверстия, слабые или медленные импульсы очистки, а также постоянное увеличение перепада давления в рукавном фильтре. Если компрессор работает постоянно, чтобы поддерживать давление в коллекторе, скорее всего, клапан застрял в открытом положении.
О: Нет. Это расходные изнашиваемые детали, которые подвергаются необратимому химическому и механическому разрушению. Если материал треснет, растянется или набухнет, его невозможно отремонтировать или залатать. Компонент необходимо полностью заменить с использованием ремонтного комплекта, одобренного производителем.
О: Для применений, превышающих стандартные температурные пороги (выше 85°C), лучшим выбором будет витон (FKM) и специальные фторопласты. Эти материалы сохраняют свою структурную целостность и герметизирующие свойства в условиях непрерывной эксплуатации при температуре до 200°C.
A: Непрерывная утечка возникает, когда нарушается перепад давления, необходимый для закрытия клапана. Обычно это вызвано инородным мусором, мешающим правильной посадке резины, заблокированным сливным отверстием, которое препятствует созданию давления в верхней камере, или физическим разрывом самой мембраны.
