Эффективность сбора промышленной пыли полностью зависит от надежности механизма очистки фильтра, где управление сжатым воздухом определяет как время безотказной работы, так и затраты на электроэнергию. Неэффективная очистка фильтра приводит к высокому перепаду давления (dP), преждевременному засорению фильтрующего материала и чрезмерному расходу сжатого воздуха. Эти сбои приводят к увеличению операционных расходов и риску несоблюдения нормативных требований. Для снижения этих рисков требуется техническое понимание механики импульсного клапана. Менеджеры предприятий и инженеры по техническому обслуживанию должны точно понимать, что такое импульсный клапан , чтобы оптимизировать свои системы пылеулавливания. В этом руководстве описаны типы клапанов, рабочие параметры и критерии технических характеристик, позволяющие обеспечить оптимальную производительность импульсно-струйных пылесборников.
Функциональность: Импульсные клапаны подают высокоскоростные кратковременные потоки сжатого воздуха для удаления пылевых остатков из фильтрующих мешков или картриджей, не прерывая поток воздуха в системе.
Критерии выбора: Правильная спецификация требует соответствия коэффициента расхода клапана (Cv/Kv), размера порта и материала диафрагмы рабочей температуре объекта, химической среде и производительности по сжатому воздуху.
Финансовые последствия: клапаны слишком большого или недостаточного размера, а также плохая синхронизация импульсов напрямую увеличивают затраты на электроэнергию из-за непроизводительного расхода сжатого воздуха и ускоренного износа фильтрующего материала.
Реальность технического обслуживания: Влага и загрязнение твердыми частицами в линиях сжатого воздуха являются основными причинами разрыва диафрагмы и отказа соленоида, что требует строгого контроля качества воздуха.
Оглавление

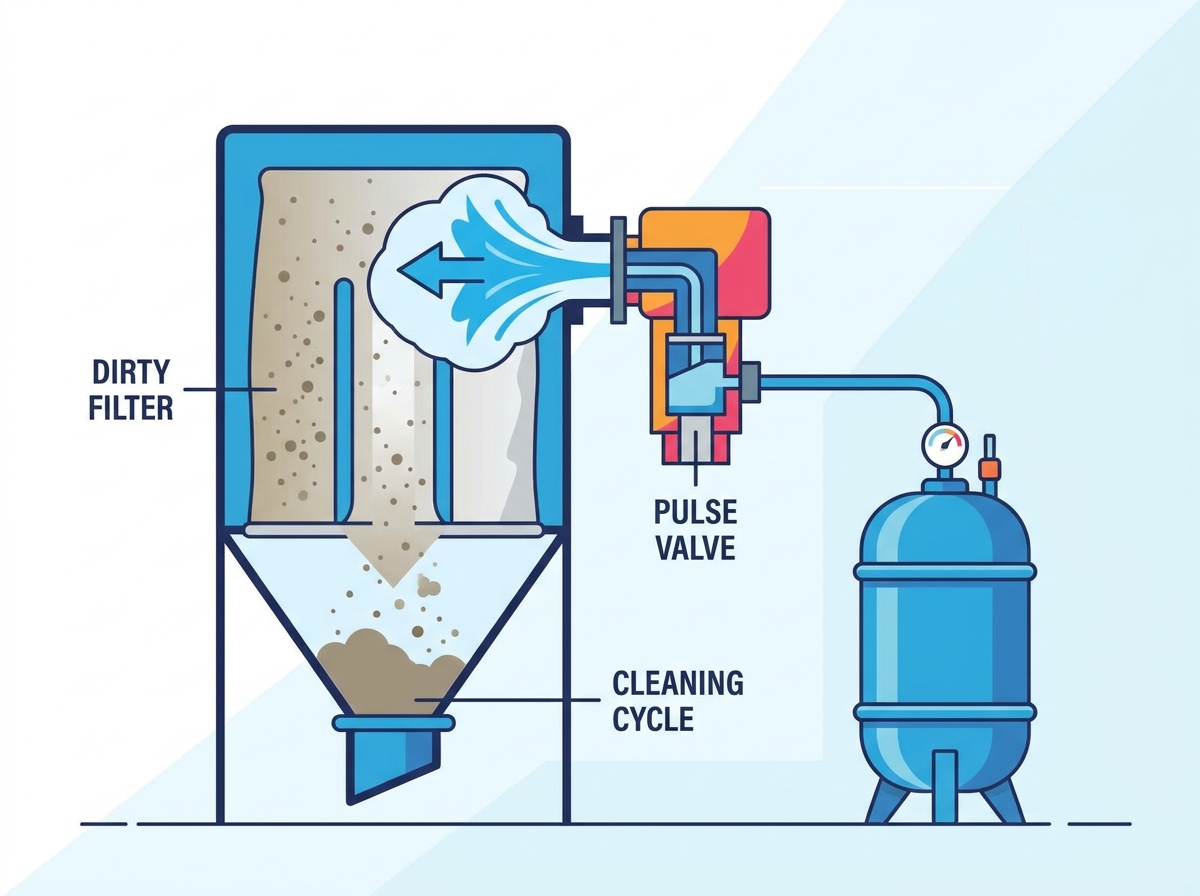

Импульсный клапан — это быстродействующий мембранный клапан, используемый в импульсно-струйных пылесборниках. Управляемый соленоидом или пневматическим сигналом, он открывается в течение миллисекунд, чтобы выпустить мощный поток сжатого воздуха из напорного бака. Этот воздушный импульс удаляет пыль из фильтрующих мешков и помогает поддерживать стабильный поток воздуха.
В отличие от механических вибростендов и систем реверсивного воздуха, импульсно-струйная очистка может работать, пока пылесборник остается включенным. Плата таймера или контроллер перепада давления активирует каждый клапан в соответствии с заданной последовательностью или перепадом давления на фильтрах, обеспечивая эффективную очистку с минимальными перерывами в производстве.
Контроллер посылает короткий электрический сигнал (обычно 24 В постоянного тока или 120 В переменного тока) на электромагнитный пилотный клапан.
Соленоидная катушка подает напряжение, поднимая небольшой внутренний плунжер и открывая выпускное отверстие пилота.
Это действие стравливает захваченное управляющее давление из камеры, расположенной над основной гибкой диафрагмой.
Поскольку воздух над диафрагмой выходит быстрее, чем внутреннее сливное отверстие может его заменить, происходит внезапное падение давления.
Более высокое давление сжатого воздуха внутри напорного бака приводит к быстрому открытию диафрагмы.
Высокоскоростная ударная волна сжатого воздуха проходит по трубке, выходит через точно просверленные отверстия и впрыскивается в фильтрующие рукава.
Эта ударная волна отвечает за управление фильтрационной коркой. Когда импульс воздуха попадает в фильтр-мешок, он создает локализованную область высокого давления. Это вызывает быстрый обратный поток воздуха, который часто усиливается соплами Вентури, установленными в верхней части мешков. Фильтрующий материал физически расширяется наружу, прижимаясь к внутренней опорной клетке. Это внезапное механическое расширение разрушает скопившуюся пыль на внешней стороне мешка. Пыль распадается на части, высвобождается из ткани и падает прямо в бункер для сбора, расположенный ниже. Затем пилотный клапан закрывается, давление над диафрагмой выравнивается, и основной клапан мгновенно закрывается, позволяя возобновить нормальную фильтрацию.
Надежное срабатывание клапана удаляет пыль из рукавных фильтров и поддерживает стабильный перепад давления. Это поддерживает постоянный воздушный поток, одновременно снижая риск утечки пыли и горючей пыли.
Быстрое открытие и закрытие клапана обеспечивает необходимый импульс очистки без потери сжатого воздуха. Это снижает затраты на электроэнергию и ненужный износ компрессора.
Правильное время импульса и давление помогают сбалансировать эффективность очистки и защиту носителя. Недостаточная очистка может привести к засорению фильтра, а чрезмерная очистка может усилить истирание и преждевременное повреждение мешка.

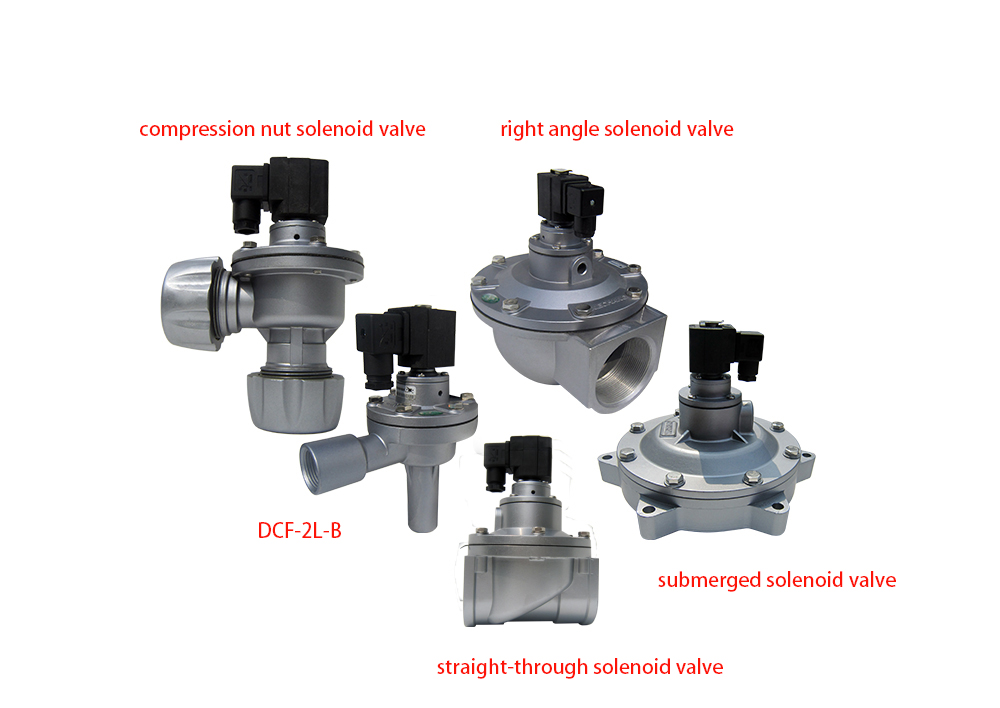

Прямоугольные конфигурации являются наиболее широко признанной конструкцией в индустрии сбора пыли. Впускные и выпускные порты расположены под строгим углом 90 градусов друг к другу. Входное отверстие соединяется непосредственно с напорным баком сжатого воздуха, а выходное отверстие соединяется с патрубком, идущим в корпус коллектора.
Это стандартная конфигурация для обычных рукавных фильтров с импульсной струей. Они легко соединяют внешние квадратные или круглые резервуары с внутренними трубками. Вы найдете их повсюду: от небольших вентиляционных отверстий силосов до массивных структурных рукавных фильтров на сталелитейных заводах.
Плюсы: их невероятно легко модернизировать и обслуживать. Благодаря внешнему монтажу бригады технического обслуживания могут получить доступ к диафрагмам и соленоидам, не заходя в замкнутое пространство коллектора.
Минусы: поворот на 90 градусов приводит к небольшому ограничению потока. Это вызывает незначительное падение давления по сравнению с прямоточными конструкциями, что немного снижает пиковое воздействие воздушного импульса.
В прямоточных конструкциях вход и выход расположены на одной оси. Сжатый воздух проходит по прямой линии через корпус клапана. Мембранный механизм расположен перпендикулярно пути потока для контроля воздушного потока.
Они широко используются в системах, где ограниченное пространство требует наличия встроенных трубопроводов. Они также распространены в конкретных конструкциях коллекторов, где несколько клапанов расположены в тесном линейном расположении, часто питаясь от одной большой линии подачи сжатого воздуха, а не от традиционного напорного резервуара.
Плюсы: Эта конструкция обеспечивает высокоэффективный путь потока. Во время срабатывания он испытывает минимальную потерю давления, обеспечивая более сильный и прямой импульс на рукавные фильтры.
Минусы: занимаемая площадь может быть ограничена. Трубопроводы должны быть идеально выровнены, что усложняет модернизацию, если существующие трубопроводы слегка смещены от центра или деформированы.
Монтаж на коллекторе или погружные конструкции полностью исключают необходимость использования внешних трубопроводов. Корпус клапана встроен непосредственно в стенку напорного бака сжатого воздуха. В полностью погружных конструкциях рабочие компоненты полностью находятся внутри резервуара под давлением, и из резервуара выходит только газовая трубка.
Они разработаны для высокопроизводительных систем, требующих максимальной подачи воздуха. Тяжелые пылевые нагрузки, липкие частицы и исключительно длинные фильтрующие мешки (более 20 футов) требуют мощного, неограниченного потока воздуха, который обеспечивают эти устройства.
Плюсы: они обеспечивают самое высокое пиковое давление и самое быстрое время отклика. Воздуху не нужно проходить через внешние впускные трубы или изгибы под углом 90 градусов, прежде чем он достигнет воздуходувки.
Минусы: Обслуживание значительно сложнее. Вы должны полностью сбросить давление, заблокировать и часто открывать главный напорный резервуар, чтобы получить доступ к диафрагмам для замены, что может привести к срабатыванию протоколов входа в замкнутое пространство.
Тип клапана | Проектный профиль | Основное приложение | Ключевое преимущество | Основное ограничение |
|---|---|---|---|---|
Прямоугольный | Выравнивание портов под углом 90 градусов | Стандартные внешние напорные баки | Легкий внешний доступ для обслуживания | Небольшое ограничение потока |
Прямой | Выравнивание встроенного порта | Линейные трубопроводы с ограниченным пространством | Высокоэффективный путь потока | Требуется строгое выравнивание трубопроводов. |
Погруженный | Интегрирован в напорный бак | Высокая производительность, тяжелые пылевые нагрузки | Максимальное пиковое давление подачи | Комплексный доступ для обслуживания |
Выбор правильного размера требует строгого соблюдения принципов пневматической техники. Главный критерий успеха – объем и скорость. Клапан должен подавать достаточно воздуха для одновременной очистки всей длины фильтровального мешка. Если пульс слишком слабый, дно сумки остается грязным. Это уменьшает эффективную площадь фильтрации, увеличивает перепад давления и заставляет систему проводить более частую очистку.
Необходимо тщательно оценить требуемые коэффициенты расхода. Показатель Cv (или Kv в метрической системе) измеряет пропускную способность клапана. Для расчета требуемого Cv необходимо учитывать длину мешка, диаметр мешка и количество мешков в ряду. Ряд из пятнадцати 12-футовых мешков требует значительно более высокого Cv, чем ряд из десяти 8-футовых мешков. Обратитесь к блок-схемам производителя, чтобы подобрать номинал Cv для вашего конкретного объема газовой трубки и размера отверстия.
Параметры давления также определяют производительность. Большинство промышленных рукавных фильтров работают при давлении от 60 до 100 фунтов на квадратный дюйм. Однако время восстановления напорного бака сильно влияет на выбор клапана. Если ваш компрессор не может достаточно быстро наполнить резервуар между импульсами, последующие импульсы будут слабыми. Вы должны подобрать клапан и объем напорного резервуара так, чтобы одно нажатие не снижало давление в резервуаре более чем на 10–15 фунтов на квадратный дюйм.
Стандартный размер напрямую зависит от диаметра паяльной трубки. Обычные размеры портов включают 3/4 дюйма, 1 дюйм, 1,5 дюйма, 2 дюйма и 3 дюйма. Устройство 3/4 дюйма может использоваться для очистки небольшого сборника картриджей в сварочном цехе, а устройство 3 дюйма работает с массивными стекловолоконными мешками в рукавном фильтре цементной печи. Никогда не опускайте трубку для установки клапана меньшего размера. Это создает серьезное узкое место, снижает скорость импульса и делает цикл очистки бесполезным.
Способы подключения различаются в зависимости от реалий установки. Резьбовые соединения, такие как NPT или BSPT, являются стандартными, но требуют оборудования для нарезания резьбы и резьбового герметика. Компенсационная гайка или компрессионные фитинги позволяют значительно ускорить техническое обслуживание. Вы просто вставляете паяльную трубку без резьбы в фитинг и затягиваете гайку, чтобы прижать уплотнительное кольцо к трубе. Фланцевые соединения предназначены для очень больших размеров или требований устойчивости к чрезвычайно высокому давлению, когда вибрация может ослабить резьбовые фитинги.
Диафрагма представляет собой гибкую мембрану, которая изолирует воздух внутри напорного резервуара. Неправильный выбор материала гарантирует быстрый выход из строя. Буна-Н, также известный как нитрил, является стандартным выбором для большинства применений. Он выдерживает температуру окружающей среды до 180°F (82°C). Он очень долговечен, имеет превосходный срок службы при изгибе и отлично справляется с обычной пылью, такой как древесина, зерно или окружающий сварочный дым.
Витон (FKM) обязателен для применения при высоких температурах. Если ваши рукавные фильтры выбрасывают газ из печи, котла или асфальтового завода, температура может легко достигать 400°F (204°C). В этих условиях Buna-N будет плавиться и распадаться. Витон сохраняет свою гибкость в условиях сильной жары. Он также обладает высокой устойчивостью к специфическим химическим воздействиям, что делает его идеальным для химических перерабатывающих предприятий или сред с кислым газом.
Силиконовые или термопластичные эластомеры (TPE) рассчитаны на работу в условиях экстремально низких температур. Стандартные эластомеры становятся хрупкими и трескаются при воздействии минусовых температур. Если ваш пылесборник находится на улице в морозном климате, силиконовые диафрагмы гарантируют, что клапан останется гибким и работоспособным при температуре до -40°F (-40°C).
Бюджеты на техническое обслуживание часто определяют решения о закупках. Критерием успеха здесь является баланс между экономией средств, гарантированной производительностью и долговечностью системы. Покупка дешевых непроверенных запчастей часто приводит к катастрофическим сбоям в работе системы, постоянным подсосам воздуха и испорчению фильтрующих рукавов. Однако высококачественные запасные части могут обеспечить значительную экономию без ущерба для надежности.
При оценке запасных частей импульсного струйного клапана на вторичном рынке необходимо проверить точные характеристики. Убедитесь, что номинал Cv/Kv идеально соответствует оригинальному оборудованию. Проверьте выравнивание портов и размеры между центрами, чтобы избежать дорогостоящих модификаций трубопроводов. Самое главное, убедитесь, что комплекты для вторичного ремонта соответствуют первоначальным спецификациям жизненного цикла OEM или превосходят их. Качество эластомера, натяжение пружины и диаметр выпускного отверстия должны быть одинаковыми во избежание преждевременных разрывов или медленного срабатывания.
Электрические сбои являются распространенной причиной простоя системы. Основной риск – перегорание катушки или ее полный отказ от срабатывания. Это часто происходит из-за сильных перепадов напряжения на длинных участках проводов от платы таймера до коллектора. Попадание воды является еще одним важным виновником. Если вода попадает в корпус соленоида, она немедленно замыкает катушку, не позволяя пилоту выстрелить.
Для смягчения последствий необходимы строгие электрические стандарты. Укажите соответствующие корпуса с рейтингом NEMA или IP в зависимости от вашей среды. Если коллектор находится снаружи и подвергается воздействию дождя, используйте корпуса NEMA 4 или 4X. Если пыль горючая, необходимы взрывозащищенные корпуса NEMA 7/9. Убедитесь, что выходной сигнал импульсного контроллера точно соответствует требованиям к напряжению катушки. Подача напряжения 120 В переменного тока на катушку с напряжением 24 В постоянного тока мгновенно разрушит ее.
Разрыв диафрагмы требует серьезного технического обслуживания. Риск заключается в постоянной утечке воздуха. Вы услышите громкий, постоянный шипящий звук из выхлопного отверстия или почувствуете, как холодный воздух постоянно устремляется в паяльную трубку. Это приводит к истощению основного компрессора завода, что может привести к истощению другого критически важного пневматического оборудования в производственном цехе. Причиной этого являются мусор из грязных воздухопроводов, удерживающих диафрагму открытой. Еще одной частой причиной является разрушение эластомера влажным воздухом.
Меры по смягчению последствий начинаются в компрессорной. Обязательная установка рефрижераторных или осушительных осушителей воздуха. Установите сверхмощные встроенные фильтры твердых частиц и влаги непосредственно перед коллекторным резервуаром рукавного фильтра. Чистый и сухой воздух — единственный способ обеспечить длительный срок службы ваших диафрагм. При замене разорванной диафрагмы всегда очищайте внутреннюю посадочную поверхность корпуса клапана от ржавчины и накипи.
Даже самое лучшее оборудование выходит из строя, если программное обеспечение настроено плохо. Неправильное «Время включения» (длительность импульса) или «Время выключения» (частота) создает серьезные проблемы в работе. Если импульс слишком длинный, вы теряете воздух и снижаете давление в напорном баке. Если частота слишком высокая, вы засорите мешки, ускорите механический износ и никогда не позволите кеку пыли оседать в бункере.
Смягчите эту ситуацию, внедрив системы очистки по требованию. Используйте датчики перепада давления, а не непрерывную очистку по таймеру. Система должна выполнять очистку только тогда, когда dP достигает определенного высокого заданного значения (например, 4,0 дюйма водного веса) и останавливаться, когда оно достигает низкого заданного значения (например, 2,5 дюйма водного веса). Программа ступенчатой последовательности стрельбы, а не последовательной стрельбы. Запальный клапан 1, затем 5 и 9 оптимизирует восстановление давления в коллекторе между импульсами и предотвращает локальный повторный унос пыли.
Импульсный клапан является критически важным элементом системы очистки рукавного фильтра. Отношение к нему как к дешевому товару, а не как к высокотехнологичному компоненту гарантирует неэффективность эксплуатации. Правильный выбор, установка и обслуживание определяют состояние всей вашей инфраструктуры сбора пыли. Когда эти компоненты работают правильно, перепад давления стабилизируется, затраты на сжатый воздух снижаются, а срок службы фильтров значительно увеличивается.
Принимайте окончательные решения о закупках на основе строгого соответствия технических характеристик. Подберите геометрию клапана в соответствии с существующей конструкцией напорного резервуара. Подберите коэффициент расхода непосредственно к площади вашего фильтра и объему газовой трубки. Наконец, подберите эластомерный материал в соответствии с конкретной технологической средой и температурным диапазоном.
Выполните следующие практические шаги для оптимизации вашей системы уже сегодня:
Проведите базовый аудит текущего потребления сжатого воздуха и выявите постоянные утечки в напорном резервуаре.
Отслеживайте тенденции перепада давления в рукавном фильтре, чтобы определить, эффективны ли текущие настройки цикла очистки.
Осмотрите существующие воздухопроводы на наличие влаги и твердых частиц, немедленно замените встроенные фильтры, если в них присутствует вода.
Проверьте напряжение и рейтинг NEMA ваших текущих корпусов соленоидов, чтобы предотвратить короткое замыкание в будущем.
Внедрите модернизацию платы таймера очистки по требованию, чтобы уменьшить ненужную пульсацию и продлить срок службы фильтровального мешка.
A: Стандартный электромагнитный клапан предназначен для общего управления жидкостью или воздухом, открывается относительно медленно и поддерживает постоянный поток. Импульсный клапан специально разработан для пылесборников. Он открывается за миллисекунды, создавая высокоскоростную ударную волну большого объема воздуха, а затем мгновенно закрывается для экономии сжатого воздуха.
Ответ: Импульсно-струйные системы позволяют осуществлять непрерывную очистку фильтра в режиме онлайн. Вам не нужно перекрывать поток воздуха в системе или изолировать отсеки для очистки мешков. Такая непрерывная работа максимально увеличивает время безотказной работы и обеспечивает более стабильный объем экстракции по сравнению со старыми технологиями вибросита или реверсивного воздуха.
Ответ: Идеальное время включения или длительность импульса обычно составляет от 100 до 150 миллисекунд. Если оставить его открытым дольше, эффективность очистки не повысится. Это просто тратит дорогой сжатый воздух и снижает давление в расширительном баке, что ослабляет последующие импульсы.
О: Постоянная утечка воздуха обычно вызвана разрывом диафрагмы или попаданием мусора внутрь корпуса клапана. Грязь, ржавчина или накипь на трубе могут помешать правильной посадке диафрагмы. Влага в воздухопроводах также может со временем привести к разрушению эластомера, что приведет к разрывам и утечкам.
О: Выбирайте Buna-N (нитрил) для стандартных условий окружающей среды до 180°F. Выбирайте Viton (FKM) для высокотемпературных сред до 400°F или для применений, связанных с агрессивным химическим воздействием. Используйте силикон для наружных условий с экстремально низкими температурами, где стандартная резина замерзает и трескается.
Ответ: Высококачественные комплекты послепродажного обслуживания могут быть очень надежными и обеспечивать значительную экономию средств. Однако вы должны убедиться, что производитель вторичного рынка использует идентичные марки эластомеров и соответствует точным допускам размеров OEM-деталей, чтобы обеспечить надлежащее уплотнение и долговечность жизненного цикла.
