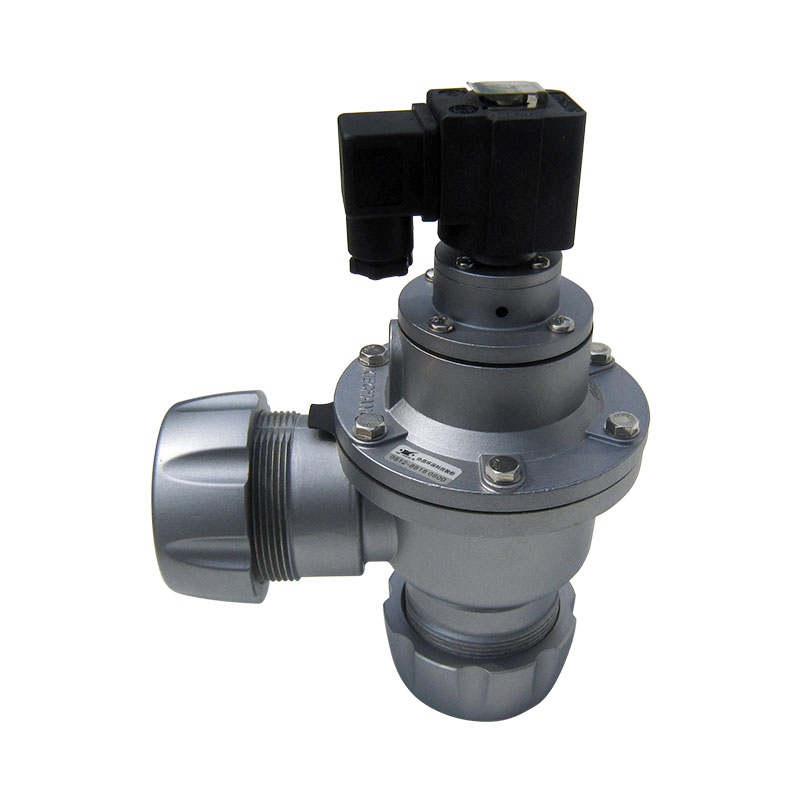

В промышленных системах пылеулавливания и рукавных фильтрах надежность очистки фильтров напрямую зависит от точности подачи сжатого воздуха. Работа за пределами оптимального рабочего давления импульсного клапана приводит к каскадным механическим отказам. Низкое давление приводит к недостаточной очистке и засорению фильтра. Чрезмерное давление ускоряет износ компонентов, разрывает диафрагмы и разрушает фильтрующие рукава. Выбор подходящего импульсного клапана требует тщательной оценки рабочих пределов, стабильности давления в системе и конкретных требований к пневматике. В этом руководстве представлены технические параметры для оценки и оптимизации динамики давления. Мы расскажем, как поддерживать максимальную эффективность рукавного фильтра, одновременно защищая вашу пневматическую инфраструктуру от преждевременного износа.
Оптимальные диапазоны различаются в зависимости от конструкции: стандартные импульсные клапаны обычно работают в диапазоне от 0,3 до 0,8 МПа (40–115 фунтов на квадратный дюйм), но для надежной работы погружных или специализированных клапанов низкого давления требуются отдельные конфигурации коллектора.
Стабильность при превышении пикового давления. Постоянное восстановление давления между циклами импульсов более важно для эффективности рукавного фильтра, чем достижение максимального пикового давления.
Время отклика зависит от давления: четкость ударной волны зависит от миллисекундного времени открытия и закрытия, которое напрямую определяется поддержанием правильного рабочего давления.
Качество воздуха определяет надежность давления: влага и твердые частицы в системе подачи сжатого воздуха резко изменяют эффективное рабочее давление и ухудшают чувствительность диафрагмы.
Оглавление
Определение правильного давления предполагает баланс между эффективным удалением частиц и целостностью системы. Вы должны создать достаточную силу, чтобы очистить пылевой осадок, не превышая механических пределов фильтрующего материала. Понимание этого баланса составляет основу оптимизации рукавного фильтра. Полевые техники часто полагаются на показания манометра на компрессоре, но единственным показателем, который имеет значение, является фактическое давление, подаваемое в напорный резервуар во время срабатывания.
Оптимальное рабочее давление импульсного клапана зависит от конструкции клапана, спецификаций производителя и требований к очистке пылесборника. Некоторые промышленные импульсные клапаны работают в диапазоне примерно 0,3–0,8 МПа, но это не универсальный рабочий стандарт.
Согласно рекомендациям Агентства по охране окружающей среды США по работе тканевых фильтров импульсной струи , коллекторы импульсной струи используют короткие порции сжатого воздуха для удаления скопившейся пыли из фильтрующих мешков.
Инженеры должны регулировать рабочее давление и длительность импульса в зависимости от характеристик клапана, характеристик пыли, перепада давления в фильтре и потребления сжатого воздуха.

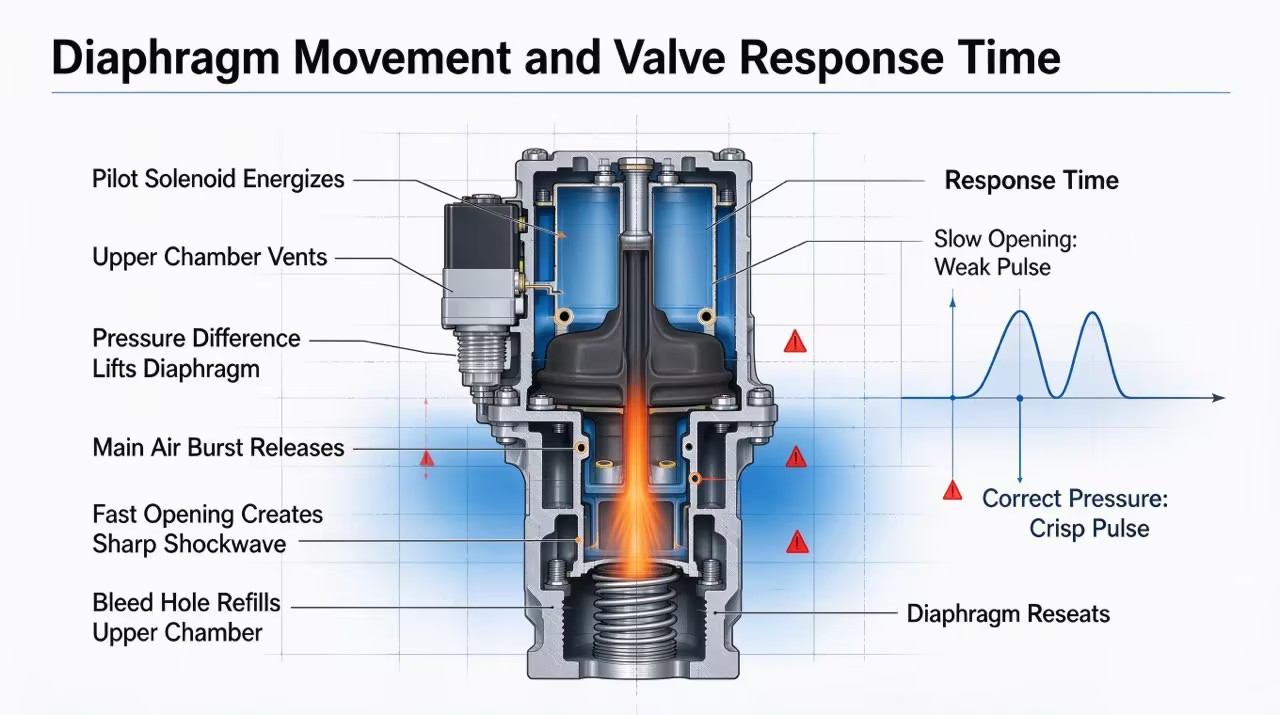

Приведение в действие мембраны полностью зависит от перепада давления пилота. Сжатый воздух заполняет камеру над основной диафрагмой. Это уравновешенное давление удерживает клапан закрытым. Когда на пилотный соленоид подается питание, он выпускает воздух из верхней камеры. Внезапное падение давления позволяет воздуху внизу поднять диафрагму. При этом основная часть воздуха попадает в паяльную трубку.
Время отклика в миллисекундах имеет решающее значение для эффективной очистки. Оптимальное рабочее давление импульсного клапана обеспечивает быструю и четкую ударную волну. Если давление слишком низкое, диафрагма поднимается медленно. Это приводит к медленному выпуску воздуха, а не к резкому взрыву. Медленный импульс не может вызвать необходимый эффект Вентури внутри фильтровального мешка. Пыль остается на носителях.
Выпускные отверстия контролируют выравнивание давления. После закрытия пилота воздух проходит через стравливающее отверстие и снова наполняет верхнюю камеру. Это заставляет диафрагму опускаться вниз, чтобы герметизировать клапан. Если сливное отверстие частично заблокировано, время закрытия увеличивается. Это приводит к потере огромного количества сжатого воздуха и препятствует восстановлению напорного резервуара для следующего цикла.
Поддержание минимального рабочего давления абсолютно не подлежит обсуждению. Диафрагма обеспечивает герметичность за счет сочетания давления воздуха и напряжения пружины. Если давление в системе упадет ниже минимального порога, клапан не закроется. Он останется открытым, постоянно стравливая подачу сжатого воздуха.
Размер импульсного клапана и коэффициент расхода (Cv) определяют объем сжатого воздуха, подаваемого во время очистки. Клапаны большего размера обеспечивают более высокий поток воздуха, но требуют достаточной емкости напорного бака для поддержания стабильного давления. Правильное соответствие размера клапана, рабочего давления и объема коллектора помогает предотвратить потерю давления, повысить эффективность очистки и снизить ненужный расход воздуха.
Импульсные клапаны должны работать в пределах давления, указанных производителем, чтобы обеспечить надежную очистку и предотвратить повреждение оборудования. Как недостаточное, так и избыточное давление могут снизить производительность системы, увеличить требования к техническому обслуживанию и сократить срок службы компонентов.
Недостаточное рабочее давление может стать причиной слабых импульсов очистки, неполного срабатывания диафрагмы и нестабильной работы клапана. Плохая очистка приводит к скоплению пыли на рукавных фильтрах, что увеличивает перепад давления и уменьшает поток воздуха. Регулярный контроль давления в коллекторе, проверка на наличие утечек воздуха и проверка мощности подачи помогают поддерживать надежную производительность очистки.
Чрезмерное рабочее давление увеличивает механическую нагрузку на мембраны клапанов, уплотнения и фильтрующий материал. Сильные импульсы очистки могут ускорить износ фильтра, повредить швы мешка и привести к потере сжатого воздуха. Поддержание давления в рекомендуемом диапазоне помогает защитить компоненты, снизить потребление энергии и продлить срок службы пылесборника.
Стабильная подача давления определяет долгосрочную надежность вашей системы пылеулавливания. Неустойчивое давление приводит к неустойчивой очистке. Некоторые ряды мешков очищаются идеально, а другие остаются слепленными. Вы должны спроектировать систему подачи пневмосистемы так, чтобы гарантировать постоянное восстановление давления между каждым импульсом.
Основная причина – недостаточные размеры линий подачи сжатого воздуха. Если труба, питающая напорный бак, слишком узкая, это ограничивает поток. Компрессор может иметь достаточную мощность, но воздух не может достичь резервуара достаточно быстро. Это приводит к отключению импульсного клапана во время работы.
Быстрая последовательная пульсация препятствует достаточному времени восстановления. Если контроллер открывает клапаны слишком быстро, напорный бак никогда не наполняется. Первый клапан срабатывает при давлении 0,6 МПа. Второй срабатывает при давлении 0,4 МПа. Третий не открывается полностью. Вы должны запрограммировать достаточную задержку между срабатываниями.
Потери на трение в трубопроводных сетях также вызывают колебания. Длинные участки труб, чрезмерные колена и ограничительные фитинги снижают подаваемое давление. Давление в компрессорной не соответствует давлению в коллекторе рукавного фильтра. Вы должны измерять давление непосредственно в месте использования.
Правильный размер напорного бака помогает поддерживать достаточный запас сжатого воздуха и стабильное давление во время импульсной очистки. Коллектор должен обеспечивать достаточный объем воздуха, минимизировать колебания давления и равномерно распределять сжатый воздух по нескольким клапанам.
Там, где это применимо, ресиверы сжатого воздуха должны соответствовать соответствующим требованиям безопасности для оборудования, работающего под давлением. Требования безопасности OSHA к ресиверам сжатого воздуха (29 CFR 1910.169) касаются манометров, предохранительных клапанов, дренажа и других аспектов установки.
Применимость конкретных стандартов для сосудов под давлением должна быть подтверждена в соответствии с конструкцией оборудования, местом установки и местными правилами.
Симптом давления | Возможная причина | Рекомендуемое решение |
|---|---|---|
Клапан остается открытым | Низкое давление или нарушение герметичности | Проверьте давление питания и уплотнения. |
Слабый импульс очистки | Недостаточный объем воздуха или заблокирован пилот. | Проверьте производительность коллектора и пилотные каналы |
Повреждение диафрагмы | Чрезмерное рабочее давление | Проверьте пределы давления и настройки регулятора. |
Нестабильное пульсовое давление | Недостаточное время восстановления | Отрегулируйте интервалы пульса |
Повреждение фильтровального мешка | Чрезмерная сила очистки | Отрегулируйте давление и проверьте компоненты фильтра. |
При выборе импульсного клапана следует учитывать рабочее давление, требования к воздушному потоку, конфигурацию установки и условия окружающей среды. Выбор подходящей конструкции клапана помогает поддерживать эффективность очистки и надежную работу системы.
Прямоугольные импульсные клапаны широко используются в обычных системах пылеулавливания с внешними коллекторами. Прямоточные клапаны обеспечивают прямой путь воздушного потока, что может снизить потери давления, а погружные клапаны интегрируются в воздушный коллектор, чтобы минимизировать количество внешних трубопроводов. Выбор зависит от пропускной способности, места для установки и требований к давлению в системе.
Импульсные клапаны низкого давления предназначены для эффективной работы при пониженном давлении воздуха, тогда как в моделях высокого давления используются компоненты, рассчитанные на более высокие рабочие нагрузки. Мембраны, пружины и пилотные узлы должны соответствовать указанному диапазону давления клапана. Всегда проверяйте номинальные характеристики производителя и совместимость компонентов, чтобы предотвратить плохую реакцию клапана или преждевременный выход из строя.
Выбор материала импульсного клапана зависит от температуры, воздействия коррозии и рабочего давления. Нитрил (NBR) подходит для стандартных применений, а FKM и подходящие составы TPE предлагают альтернативу для сложных температурных условий. Алюминиевые корпуса клапанов обычно используются при сборе пыли, тогда как нержавеющая сталь или защитное покрытие могут быть предпочтительными для агрессивных и прибрежных сред.
Материал диафрагмы | Температурный диапазон | Характеристики устойчивости к давлению |
|---|---|---|
Буна-Н (Нитрил) | от -20°С до 85°С | Стандартный допуск по давлению; отлично подходит для приложений общего назначения. |
Витон (ФКМ) | от -15°С до 200°С | Поддерживает целостность давления в условиях высокой температуры; противостоит химической деградации. |
ТПЭ (термопластичный эластомер) | от -40°С до 80°С | Превосходная долговечность при изгибе под высоким давлением; устойчив к растрескиванию в сильные морозы. |
Установка оптимальных настроек давления сопряжена с практическими задачами. Теоретические расчеты часто противоречат реальным условиям объекта. Вы должны активно снижать риски, связанные с качеством воздуха и методами технического обслуживания. Надежная диагностическая система обеспечивает долгосрочную стабильность системы.
Конденсация воды представляет собой серьезный риск внедрения. Влага из воздухопроводов попадает в пилотный клапан. В холодную погоду эта вода замерзает. Замороженный пилот не может сработать, независимо от имеющегося рабочего давления. Влага также со временем разрушает эластомерные диафрагмы.
Унос масла из компрессоров не менее опасен. Синтетические компрессорные масла разъедают резину Buna-N. Диафрагма набухает, становится липкой и не реагирует на перепад давления. Это искусственно изменяет необходимое рабочее давление импульсного клапана и вызывает неустойчивое срабатывание.
Для смягчения последствий необходимы строгие протоколы очистки воздуха. Используйте соответствующие рефрижераторные или осушительные осушители воздуха. Установите коалесцирующие фильтры непосредственно перед коллектором рукавного фильтра. Установите регулярные процедуры продувки напорного резервуара для слива накопившегося конденсата. Чистый воздух гарантирует надежную работу клапана.
Регулярное техническое обслуживание импульсного клапана помогает предотвратить отказы, связанные с давлением, и утечку сжатого воздуха. Осмотрите диафрагмы на предмет деформации, растрескивания или износа, а также проверьте соленоиды пилотного клапана и спускные отверстия на предмет загрязнения. Мониторинг реакции клапана и своевременная замена поврежденных уплотнений помогает поддерживать стабильное давление в коллекторе, снижать энергопотребление компрессора и продлевать срок службы оборудования.
Системы контроля давления помогают выявить проблемы с производительностью до того, как они приведут к выходу оборудования из строя. Датчики давления в коллекторе отслеживают падение давления и время восстановления, а датчики перепада давления контролируют эффективность очистки фильтра. Сочетание мониторинга в реальном времени с регистрацией исторических данных обеспечивает очистку по требованию, раннее обнаружение утечек и профилактическое обслуживание.
Оптимизация рабочего давления импульсного клапана помогает сбалансировать производительность очистки фильтра и расход сжатого воздуха. Постепенно снижайте давление в коллекторе в пределах, утвержденных производителем, одновременно контролируя перепад давления в рукавном фильтре и эффективность очистки. Цель состоит в том, чтобы определить самое низкое давление, которое обеспечивает надежное удаление пыли, снижает ненужную работу компрессора и поддерживает долгосрочную эффективность системы.
О: Стандартный рабочий диапазон для большинства промышленных применений составляет от 0,3 до 0,8 МПа (от 40 до 115 фунтов на квадратный дюйм). Это зависит от конструкции клапана. Погружные клапаны и специализированные модели низкого давления эффективно работают при давлении ниже 0,3 МПа, в зависимости от фильтрующего материала и конфигурации коллектора.
A: Низкое давление не позволяет диафрагме преодолеть внутреннее напряжение пружины. Клапан открывается вяло, в результате чего возникает слабая струя воздуха, которая не успевает очистить фильтр. В тяжелых случаях клапан не закрывается и остается открытым, постоянно пропуская сжатый воздух.
А: Да. Постоянная работа при максимальном номинальном давлении или выше него ускоряет механическую усталость. Он растягивает эластомерные диафрагмы за пределы их упругости, что приводит к преждевременному разрыву. Это также создает чрезмерные ударные волны, которые разрывают швы фильтровального мешка и повреждают внутренние клетки.
Ответ: Постоянное умеренное давление обеспечивает надежную очистку без чрезмерного механического напряжения. Неустойчивые колебания давления или скачки высокого давления резко прижимают пакеты к клеткам. Это трение разрушает волокна ткани и швы, резко сокращая срок службы фильтрующего материала.
A: Размер клапана определяет объем выпускаемого воздуха. Клапаны большего размера мгновенно выпускают большие объемы воздуха. Если напорный бак имеет недостаточный размер, такой быстрый слив приведет к серьезному падению давления. Вы должны убедиться, что объем резервуара соответствует размеру клапана для поддержания стабильного рабочего давления.
Ответ: Клапан обычно застревает в открытом положении из-за того, что низкое давление питания не обеспечивает посадку диафрагмы. Другие распространенные причины включают мусор, блокирующий внутреннее сливное отверстие, разрыв основной диафрагмы или неисправный пилотный соленоид, который не может закрыть и уравновесить камеры давления.
