Сжатый воздух приводит в действие механизм импульсной струйной очистки в современных промышленных рукавных фильтрах. Он представляет собой одну из самых дорогих коммунальных услуг на предприятиях тяжелой промышленности, таких как цементные заводы, литейные заводы и сталелитейные заводы. Система очистки должна поддерживать непрерывную работу рукавного фильтра, не тратя этот ресурс впустую. Клапан определяет точный объем и скорость воздуха, подаваемого в фильтры. Правильное соблюдение этой спецификации определяет успех эксплуатации всей системы пылеулавливания.
Неправильный выбор размеров приводит к серьезным эксплуатационным рискам. Занижение размера клапана приводит к недостаточному удалению пылевой корки. Слабый импульс не может разрушить слой пыли, что приводит к резкому повышению перепада давления на трубной решетке. За этим неизбежно следует засорение фильтров, что приводит к неожиданным отключениям системы. Избыточный размер создает другой набор разрушительных проблем. Это приводит к преждевременному выходу сумки из строя, подвергая ткань воздействию сильных сил расширения. Он потребляет слишком много сжатого воздуха, нагружает пневматическую систему и заставляет компрессоры работать непрерывно. Инженеры должны применять систематический подход к спецификации клапанов. Процесс переходит от основных критериев проектирования рукавного фильтра, таких как площадь фильтрации и пылевая нагрузка, к конкретным пневматическим расчетам, конфигурациям трубок и показателям производительности клапанов.
Выбор размера импульсного клапана должен быть математически согласован с общим внутренним объемом фильтрующих мешков в каждом ряду и общей площадью фильтрации для достижения необходимой ударной волны очистки.
Парадигмы рабочего давления (высокое давление/малый объем или низкое давление/большой объем) определяют как тип клапана, так и требуемый коэффициент расхода (Cv или Kv).
Диаметр продувочной трубки, размер отверстия и емкость коллекторного бака неразрывно связаны с размером клапана; изменение одного без другого снижает эффективность очистки.
Оглавление
Системы импульсно-струйной очистки используют короткие импульсы сжатого воздуха для создания обратного воздушного потока внутри фильтровальных мешков, вытесняя скопившуюся пыль в сборный бункер. В отличие от традиционных систем шейкера или системы обратного потока воздуха, импульсно-струйная очистка может работать без остановки фильтрации.
Согласно разъяснению Агентства по охране окружающей среды США по импульсной струйной очистке тканевого фильтра , импульсы сжатого воздуха выпускаются через клапаны с электромагнитным управлением и направляются в газовые трубки для удаления скопившейся пыли из фильтрующих мешков.
Быстрый отклик клапана и соответствующая длительность импульса важны для эффективного удаления пыли и эффективного использования сжатого воздуха.
Правильный размер импульсного клапана помогает поддерживать стабильный перепад давления, продлевает срок службы фильтровального мешка и минимизирует потребление сжатого воздуха. Клапаны меньшего размера могут обеспечить недостаточную очищающую силу, а клапаны слишком большого размера могут привести к потере воздуха и увеличению нагрузки на фильтр. Правильный выбор сочетает в себе эффективность очистки, энергоэффективность и долговечность оборудования.
Метрика производительности | Клапан правильного размера | Уменьшенный клапан | Негабаритный клапан |
|---|---|---|---|
Дифференциальное давление | Стабильность в пределах расчетного диапазона | Может увеличиться из-за плохой очистки. | Может колебаться из-за чрезмерной очистки |
Срок службы фильтровального мешка | Поддерживает нормальный срок службы | Скопление пыли может сократить срок службы. | Чрезмерное импульсное напряжение может ускорить износ |
Расход воздуха | Оптимизированное использование воздуха | Может потребоваться частая чистка | Повышенный расход воздуха за импульс |
Эффективность очистки | Постоянное удаление пыли | Слабая или неполная очистка | Возможная чрезмерная очистка |
Длина, диаметр, количество и площадь фильтрующего мешка напрямую влияют на размер импульсного клапана. Мешки большего размера или длины требуют достаточного обратного потока воздуха для эффективного удаления пыли, а большее количество мешков в ряду увеличивает общую потребность в очистке. Инженеры должны рассчитать размеры мешка, оценить соотношение воздух-ткань и принять во внимание наведенный воздушный поток при определении требуемой пропускной способности клапана.
Конфигурация рядов мешков, объем коллектора и диаметр газодувки влияют на распределение сжатого воздуха во время импульсной очистки. Недостаточная производительность коллектора или трубки недостаточного размера могут привести к потерям давления и неравномерной очистке рядов фильтров.
В справочнике по системам сжатого воздуха Министерства энергетики США объясняется , как трубопроводы недостаточного размера, ограничения потока и конструкция распределительной системы могут способствовать перепадам давления и увеличению энергопотребления.
Согласование пропускной способности клапана с конструкцией выдувной трубки и коллектора помогает поддерживать постоянную производительность импульсов во всем рукавном фильтре.
Характеристики рабочего давления и пыли определяют поток воздуха и энергию очистки, требуемую от импульсного клапана. Для систем с более низким давлением могут потребоваться конфигурации клапанов с более высоким расходом, а липкая, влажная или плотная пыль может потребовать более интенсивной очистки. Для обеспечения надежной работы при выборе клапана следует учитывать диапазон давления, свойства пыли, условия фильтрации и технические характеристики производителя.
Коэффициент расхода определяет пропускную способность клапана. В имперских единицах мы используем Cv. Он измеряет количество галлонов воды в минуту, проходящих через клапан при перепаде давления в 1 фунт на квадратный дюйм. В метрических единицах мы используем Кв. Он измеряет кубические метры в час при перепаде давления 1 бар. Эти показатели составляют основу точного выбора размера импульсного клапана . Вы не можете точно определить размер системы, не зная точного коэффициента расхода оборудования.
Вы должны сопоставить номинальный расход клапана с требуемым объемом воздуха на один импульс. Мы измеряем это в стандартных кубических футах в минуту (SCFM) или нормальных кубических метрах в час (Нм³/ч). Рассчитайте общее количество воздуха, необходимое для создания давления в ряду мешков. Разделите этот объем на время открытия клапана (обычно от 100 до 300 миллисекунд). Это дает вам требуемую максимальную скорость потока. Клапан может быть открыт только на десятую долю секунды, но в течение этого времени он пропускает воздух с огромной скоростью.
Выберите клапан с номиналом Cv или Kv, превышающим этот пиковый расход. Учитывайте перепад давления на корпусе клапана. Высокий Cv указывает на меньшее внутреннее ограничение. Это позволяет большему количеству воздуха быстрее достичь выдувной трубки. Никогда не выбирайте клапан, основываясь исключительно на размере соединительной резьбы. 1,5-дюймовый клапан одного производителя может иметь совершенно другой Cv, чем 1,5-дюймовый клапан другого производителя. Всегда проверяйте коэффициент расхода на соответствие рассчитанным требованиям к пневматике.
Правильный размер импульсного клапана обеспечивает эффективную подачу сжатого воздуха и постоянную очистку фильтра. Выходные отверстия клапанов должны соответствовать размерам газовой трубки и требованиям к воздушному потоку, а плавные переходы труб помогают минимизировать потери давления.
Размер выпускного отверстия клапана: подберите диаметр газовой трубки и требуемую производительность воздушного потока.
Соединения труб: избегайте использования ограничительных фитингов, острых колен и резкого уменьшения диаметра.
Расстояние установки: Сведите к минимуму количество ненужных труб между клапаном и газовой трубкой.
Эффективность воздушного потока: Обеспечьте достаточное импульсное давление и объем для эффективной очистки фильтра.
Размер клапана | Метрический эквивалент | Типичные применения |
|---|---|---|
3/4"–1" | 20–25 мм | Маленькие вентиляционные отверстия и фильтры бункеров |
1,5 дюйма | 40 мм | Стандартные модульные пылесборники |
2" | 50 мм | Промышленные пылесборники с более тяжелыми пылевыми нагрузками |
3"+ | 75 мм+ | Большие рукавные фильтры и фильтры с длинными фильтрами |
Фактический выбор клапана зависит от размеров фильтра, количества мешков в ряду, рабочего давления, коэффициента расхода клапана (Cv) и требований к очистке.
Различные конструкции импульсных клапанов предлагают явные преимущества в производительности воздушного потока, гибкости установки и доступности обслуживания.
Тип клапана | Ключевые особенности | Подходящие приложения |
|---|---|---|
Прямоугольный | Угол воздушного потока 90°, простота установки и обслуживания. | Стандартные промышленные пылесборники |
Прямой | Прямой путь воздушного потока, уменьшенное сопротивление потоку | Компактные системы и нестандартная схема трубопроводов |

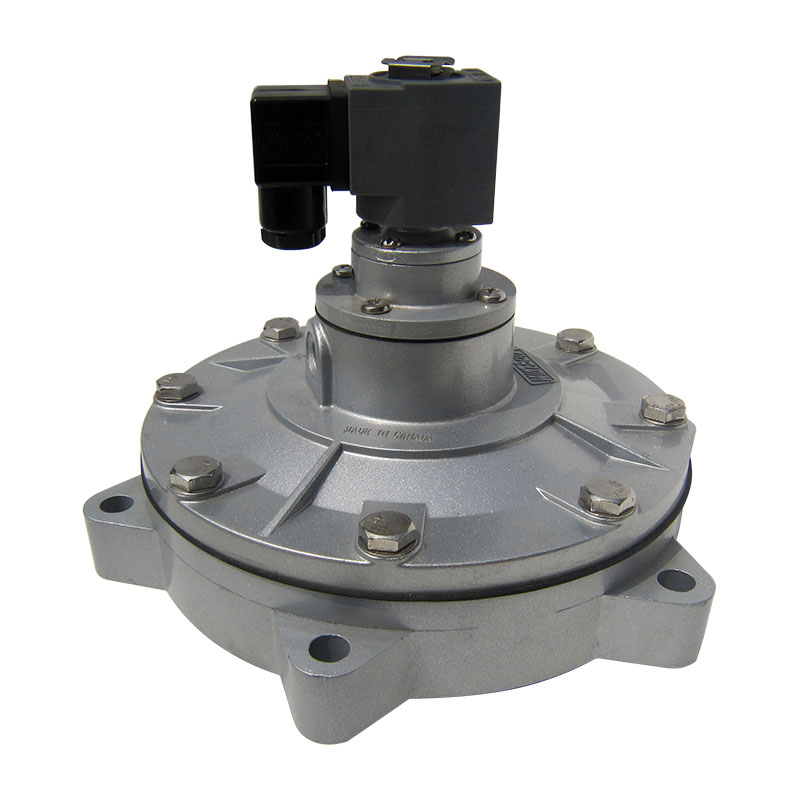

Полное погружение | Интегрирован в воздушный коллектор, минимальное количество внешних труб. | Высокопроизводительные и требовательные импульсно-струйные системы |
Совет по выбору: Выбирайте конфигурацию клапана в зависимости от доступного места для установки, требований к воздушному потоку, доступа для обслуживания и конструкции системы.
Материал мембраны и конфигурацию привода следует выбирать в соответствии с рабочей температурой, условиями сжатого воздуха, доступностью для обслуживания и требованиями окружающей среды.
Встроенные электромагнитные клапаны упрощают установку и проводку, а системы дистанционного управления позволяют размещать электрические компоненты отдельно от основного корпуса клапана.
Для систем пылеулавливания, работающих с горючими материалами, руководство OSHA по опасностям, связанным с горючей пылью, подчеркивает важность выявления опасностей взрыва и принятия соответствующих защитных мер.
Перед установкой компоненты клапана и электрооборудование должны быть проверены на соответствие применимой классификации опасных зон.
Материал диафрагмы | Температурный диапазон | Лучшая среда применения |
|---|---|---|
Нитрил (Буна-Н) | От -4°F до 185°F | Стандартный сбор пыли из окружающей среды |
Витон | От -20°F до 400°F | Высокая температура, химическое воздействие, асфальт. |
ТПЭ | От -40°F до 150°F | Экстремальные холода, открытые силосы |
Проведите комплексную проверку сжатого воздуха в вашей системе пылеулавливания, чтобы выявить перепады давления во время циклов очистки.
Измерьте фактический перепад давления на трубной решетке и сравните его с базовыми проектными характеристиками.
Осмотрите первые три мешка в каждом ряду на наличие механического износа, который указывает на плохо сбалансированные отверстия выдувных трубок.
Проконсультируйтесь с производителями клапанов, чтобы выполнить вычислительное гидродинамическое моделирование (CFD) для трубок индивидуальной конструкции перед модернизацией.
Ответ: 1,5-дюймовые и 2-дюймовые клапаны служат отраслевым стандартом для типичных модульных применений. На предприятиях используются метрические эквиваленты размером 3 дюйма или более (75 мм и более) для систем с длинными мешками или с высокой пылевой нагрузкой, например, тех, которые используются на тяжелых цементных заводах.
A: Более низкое рабочее давление требует больших отверстий клапана. Более высокий коэффициент расхода (Cv) обеспечивает необходимый объем очищающего воздуха при низкой скорости. В системах высокого давления используются клапаны меньшего размера для достижения необходимой ударной волны за счет высокоскоростной подачи воздуха.
О: Не увеличивайте размеры клапанов произвольно. Установка клапана большего размера без газодувки соответствующего размера, изменения конструкции отверстия и достаточного объема напорного резервуара приводит к неравномерной очистке. Это часто приводит к серьезным механическим повреждениям мешков в начале ряда.
A: Прямоугольные клапаны устанавливаются снаружи на напорном баке и имеют путь потока под углом 90 градусов, что создает небольшой перепад давления. Полнопогружные клапаны монтируются внутри напорного резервуара. Они обеспечивают превосходную эффективность потока и устраняют ограничения внешнего трубопровода.
О: Симптомы включают постоянно высокий перепад давления на трубной решетке и частое засорение фильтров. Вы также можете заметить короткий срок службы мешка и слабые пульсирующие звуки во время цикла очистки, даже если напорный резервуар показывает достаточное давление.
О: Большее количество мешков в ряду требует большего общего объема воздуха за один импульс. Это требует большего размера клапана и газовой трубки для поддержания необходимой скорости звука в каждом отверстии. Вы также должны соблюдать структурные ограничения, обычно максимальное количество рядов составляет от 4 до 8 в зависимости от диаметра жатки.
