Проект Реновации

Тип решения

Тип А проекта реконструкции: обычный импульсный клапан+коллектор=традиционный импульсный клапан+распределенный коллектор+адаптер сигнала+сетевой конец+мобильный конец;

Тип B проекта реконструкции: интеллектуальный импульсный клапан + сбор данных = интеллектуальный импульсный клапан + распределенный сбор данных + адаптер сигнала + веб-конец + мобильный конец;

Тип C проекта реконструкции: обычный импульсный клапан+сбор+управление=традиционный импульсный клапан+распределенный коллектор+интеллектуальный контроллер+адаптер сигнала+веб-конец+мобильный конец;

Тип D проекта реконструкции: Интеллектуальный клапан+сбор данных+управление=Интеллектуальный клапан+распределенный сбор данных+интеллектуальный инструмент управления+адаптер сигналов+веб-конец+мобильный конец;

Примечание: Проект реконструкции: частичная реконструкция и модернизация старого проекта пользователя, замена импульсного клапана; Независимо от того, заменена система управления или нет, ее можно перевести в интеллектуальный режим;

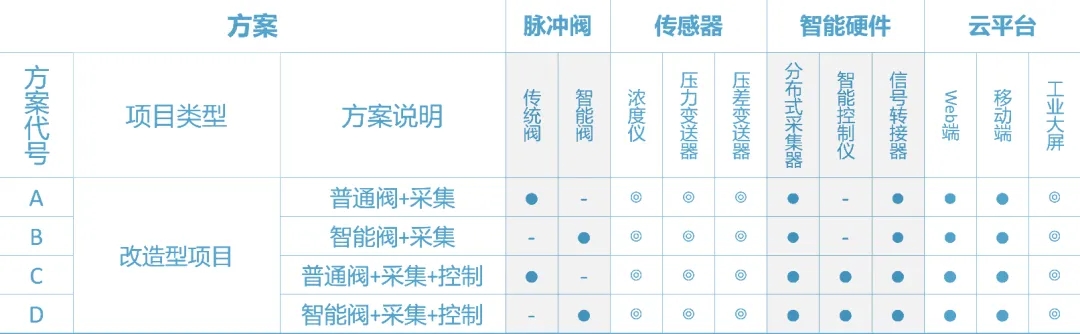

Описание значка: '●' Обязательно, '◎' Необязательно, '-' Не используется.

Тип А

Интеллектуальный план трансформации обычных импульсных клапанов

Проект реконструкции: Сценарий, в котором система управления не меняется, а заменяется только традиционный импульсный клапан, относится к интеллектуальной модернизации «начального уровня».

Конфигурация решения: обычный электромагнитный импульсный клапан+адаптер сигнала+датчик давления подушки безопасности+распределенный сборщик данных.

Преимущества решения: Низкая стоимость оборудования, обычные импульсные клапаны можно напрямую модернизировать; Широкие возможности адаптации, неограниченное количество типов и марок клапанов.

Недостатки проекта: высокая стоимость строительства, каждый воздухохранилище оборудовано датчиком давления; Точность немного низкая, на это влияет стабильность источника газа.

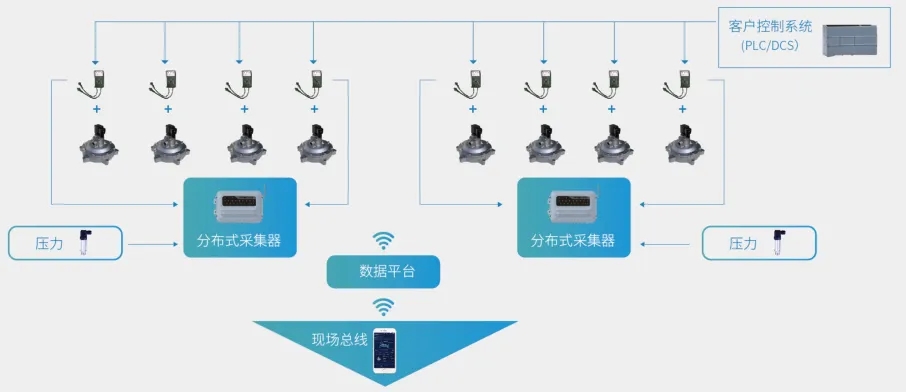

Конфигурация системы

Адаптер сигналов (220 переменного тока или 24 В постоянного тока): сигналы управления (электрические сигналы) передаются на устройство сбора данных по 4-жильному кабелю;

Электромагнитный импульсный клапан: доступны электромагнитные импульсные клапаны переменного тока 220 В или постоянного тока 24 В независимо от марки или типа импульсного клапана;

Распределенный коллектор: может принимать до 15 электрических и газовых сигналов от электромагнитных импульсных клапанов, обмениваться данными с 4G IoT и загружать непосредственно на облачную платформу;

Датчик давления в воздушном баллоне: стандартный манометр с аналоговым выходным электрическим сигналом; Сотрудничайте с продувкой и контролируйте эффективность действия импульсного клапана;

Ожидаемая стоимость

Внедрить «ручной осмотр»: оценить нормальную работу импульсного клапана без ограничений по времени и пространству и контролировать ширину импульса и цикл действия сигнала управления впрыском импульсного клапана в режиме реального времени;

Диагностировать исправность системы управления и рассчитать совокупное эффективное энергопотребление пылесборника на основании количества срабатываний импульсного клапана, соответствующего одной подушке безопасности/камере;

Тип Б

Интеллектуальная схема трансформации «клапан+коллекция»

Проект реконструкции: Сценарий, в котором система управления не меняется, а заменяется только интеллектуальный импульсный клапан, относится к «базовой версии» интеллектуальной модернизации.

Конфигурация решения: обычный электромагнитный импульсный клапан+адаптер сигнала+датчик давления подушки безопасности+распределенный сборщик данных.

Преимущества решения: интеллектуальный импульсный клапан оснащен встроенным датчиком состояния для точной обратной связи без необходимости использования датчика давления. Стоимость строительства чрезвычайно низка, и это может напрямую расширить мониторинг пылесборника для обнаружения утечек мешков;

Недостатки решения: Стоимость одного интеллектуального клапана немного выше.

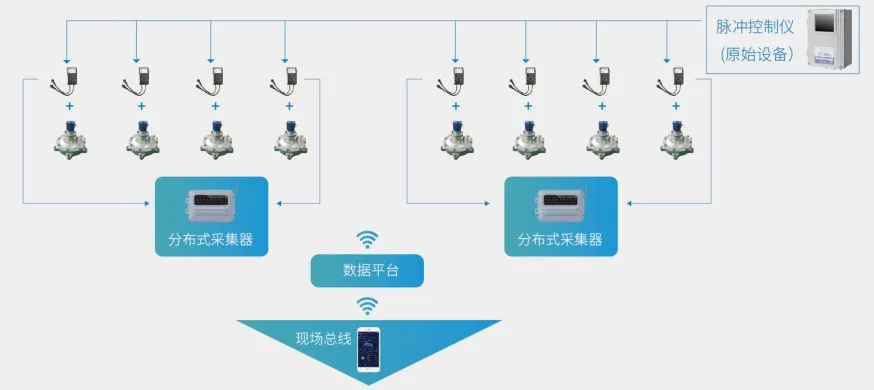

Конфигурация системы

Адаптер сигнала (220 переменного тока или 24 В постоянного тока): сигнал управления (электрический сигнал) + сигнал обратной связи, передаваемый на устройство сбора данных по 4-жильному кабелю;

Интеллектуальный электромагнитный импульсный клапан: в настоящее время применим только к погружным клапанам постоянного тока 24 В, 3 дюйма и 3,5 дюйма. Интеллектуальный клапан оснащен датчиком контроля состояния;

Распределенный коллектор: он может подключать до 15 электрических сигналов от электромагнитных импульсных клапанов и 3 аналоговых датчиков и может расширять контроль сопротивления и концентрации пылесборника; Связь 4G IoT, загружаемая непосредственно на облачную платформу;

Ожидаемая стоимость

Внедрить «ручной осмотр»: узнать, правильно ли работает импульсный клапан без ограничений по времени и пространству, и контролировать ширину управляющего импульса, «реальную» ширину импульса действия и цикл впрыска импульсного клапана в реальном времени;

Интеллектуальный импульсный клапан напрямую определяет, в порядке ли система управления, точно рассчитывает совокупное эффективное энергопотребление пылесборника и помогает пользователям оптимизировать «выбросы углекислого газа»;

Базовая версия «мониторинга мешков утечек» может быть напрямую расширена и обеспечивает высокую производительность в режиме реального времени. В сочетании с мониторингом сопротивления и концентрации он может своевременно передавать информацию о тревогах в течение 30 минут при внезапной утечке мешков и предотвращении потерь;

Тип С

Интеллектуальный план трансформации обычного клапана+сбора данных+управления

Проект реконструкции: Сценарий замены традиционных импульсных клапанов и систем управления относится к «расширенной версии» интеллектуальной модернизации.

Конфигурация решения: Традиционный электромагнитный импульсный клапан+адаптер сигналов+контроллер с обратной связью (BHK)+распределенный коллектор.

Преимущества решения: мониторинг общей работы пылесборника, визуализация данных, обеспечение управления с обратной связью, сбор и анализ данных в реальном времени, упрощение проводки на месте, повышение эффективности строительства, снижение затрат, интеллектуализация всей машины и эффективное снижение затрат на эксплуатацию и техническое обслуживание.

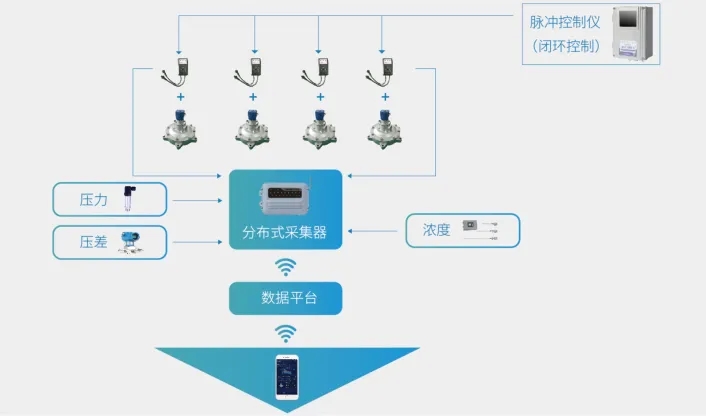

Конфигурация системы

Адаптер сигналов (220 переменного тока или 24 В постоянного тока): сигналы управления (электрические сигналы) передаются на устройство сбора данных по 4-жильному кабелю;

Электромагнитный импульсный клапан: допускается электромагнитный импульсный клапан переменного тока 220 В или постоянного тока 24 В;

Распределенный коллектор: способен контролировать эксплуатационные данные, такие как сопротивление и концентрация импульсных клапанов и пылесборников; Связь 4G IoT, загружаемая непосредственно на облачную платформу;

Контроллер с обратной связью: режим управления с обратной связью, основанный на введении сопротивления; Несколько устройств могут работать онлайн на основе полевой шины;

Группа датчиков окружающей среды в камере пылесборника: датчик перепада давления, мониторинг сопротивления пылесборника в режиме реального времени; Датчик концентрации, помогающий точно контролировать утечку мешка;

Ожидаемая стоимость

Внедрить «ручной осмотр»: узнать, правильно ли работает импульсный клапан в любое время и в любом месте, и контролировать ширину импульса управляющего сигнала и цикл впрыска импульсного клапана в реальном времени;

Информация о тревоге будет отправлена ​​в течение 5 минут после утечки мешка, и достоверность явления утечки мешка будет значительно повышена. При этом как площадка пылесборника, так и удаленная (комната мониторинга) своевременно сгенерируют сигналы тревоги и предотвратят потери;

На основе интеллектуальной модернизации обычных клапанов можно эффективно оценить совокупное энергопотребление пылесборников, а режим впрыска сопротивления может значительно снизить потребление источников газа под высоким давлением, экономя энергию и снижая затраты.

Тип Д

Комплексный интеллектуальный план обновления интеллектуальных импульсных клапанов

Преимущества решения: Мониторинг общей работы пылесборника и визуализация данных; Реализация замкнутого управления, сбора и анализа данных в режиме реального времени; Упростите электропроводку на объекте, повысьте эффективность строительства и сократите затраты; Вся машина является интеллектуальной, что эффективно снижает затраты на эксплуатацию и техническое обслуживание.

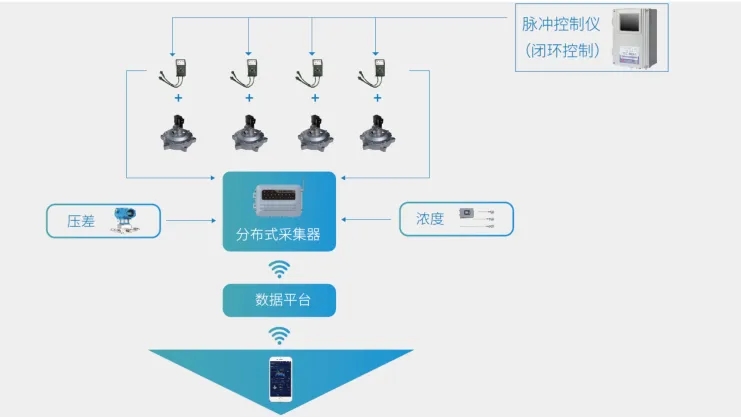

Конфигурация системы

Адаптер сигнала (220 В переменного тока или 24 В постоянного тока): сигнал управления (электрический сигнал) + сигнал обратной связи, передаваемый на устройство сбора данных по 4-жильному кабелю;

Интеллектуальный электромагнитный импульсный клапан: интеллектуальный клапан оснащен датчиком контроля состояния;

Распределенный коллектор: способен собирать эксплуатационные данные, такие как сопротивление и концентрация импульсных клапанов и пылесборников; Связь 4G IoT, загружаемая непосредственно на облачную платформу;

Контроллер с обратной связью: режим управления с обратной связью, основанный на введении сопротивления; Несколько устройств могут работать онлайн на основе полевой шины;

Ожидаемая стоимость

Внедрение «Пальмовой проверки»: знание работы импульсного клапана без ограничений по времени и пространству, мониторинг ширины управляющего импульса, «реальной» ширины импульса действия и цикла впрыска импульсного клапана в реальном времени;

На основе интеллектуальной модернизации системы управления с обратной связью точно рассчитывается накопленное эффективное энергопотребление пылесборника, а режим впрыска сопротивления используется для значительного снижения потребления источника газа высокого давления, экономии энергии и снижения затрат;

Информация о тревоге будет отправлена ​​в течение 5 минут после утечки мешка, и достоверность явления утечки мешка будет значительно повышена. При этом как площадка пылесборника, так и удаленная (комната мониторинга) своевременно сгенерируют сигналы тревоги и предотвратят потери.
