Роль электромагнитного импульсного клапана в пылесборнике

Структурные особенности коллекционеров пыли в багару:

Основная структура коллектора пыли в баганом доме состоит из четырех частей: корпус, сборка пакета пыли, системы очистки импульсной струи и системы выброса золы.

1. Корпус:
   корпус состоит из верхней камеры, средней камеры, бункера и воздушного входа/розетки.

2. Сборка пакета пыли
   .

3. Система очистки импульсной струи:
   эта система состоит из воздушного бака, выдувных труб, импульсных соленоидных клапанов, соленоидных управляющих клапанов и контроллера импульса.

4. Система разряда пепла:
   эта система включает в себя двигатель, редуктор, винтовой конвейер и клапан воздушного шлюза.

Многие из используемых импульсных соленоидных клапанов представляют собой резьбовые импульсные соленоидные клапаны.

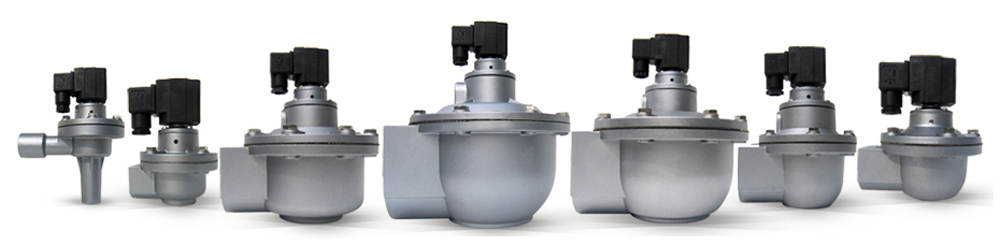

Особенности резьбового импульсного клапана :

Характеристика резьбого импульсного соленоидного клапана заключается в том, что воздушные входные и выпускные порты расположены под углом 90 градусов. Внутри клапана диафрагма делит импульсный соленоидный клапан на две воздушные камеры - фронт и сзади.

Воздух высокого давления попадает через вход и течет в нижнюю воздушную камеру. Когда импульсный соленоидный клапан не включается , воздух протекает через канал постоянного давления между верхней и нижней камерой в камеру снятия давления через отверстие дроссельной заслонки. Ядро клапана, под действием пружины, блокирует выхлопный порт, предотвращая сбежать воздуха. Это выравнивает давление между камерой снятия давления и нижней воздушной камерой. Диафрагма, нажатая на пружину, запечатывает выборочный порт, предотвращая разгрузку воздуха.

Когда импульсный соленоидный клапан включен , ядро ​​клапана поднимается электромагнитной силой, открывая выхлопный отверстие и высвобождая сжатый воздух. Из -за отверстия дроссельной заслонки в кабелепроводе с постоянным давлением скорость, с которой воздух сбегает через выхлопное отверстие, быстрее, чем скорость, с которой воздух входит в камеру снятия давления. Это приводит к тому, что давление в камере снятия давления падает ниже датчика в нижней воздушной камере, толкая диафрагму вверх и открывая порт для очистки импульса.
