Абстрактный
Это искусство проводит углубленное исследование двух общих типов импульсных клапанов: прямоугольный и погруженный и подробно описывает их структурные характеристики, принципы работы, преимущества производительности и недостатки. В сочетании с фактическими потребностями промышленного поля фильтрации пыли, он систематически анализирует ключевую основу для выбора.
Ключевые слова: пульс клапан; Правый угол типа; резьбовой импульсный клапан, иммерсионный импульсный клапан; ; пыль -коллектор пульс
1. Введение
В процессе промышленного производства загрязнение пыли привлекло все больше внимания. В качестве высокоэффективного оборудования для удаления пыли коллекционеры пыли с пульсными пакетами широко используются во многих отраслях, таких как химическая промышленность, электроэнергия, металлургия и строительные материалы. В качестве основного компонента системы очистки пыли с пульсной пакетом производительность импульсного клапана напрямую влияет на эффект очистки и эффективность работы коллектора пыли. Импульсные клапаны с под прямым углом и погруженные импульсные клапаны являются двумя наиболее широко используемыми типами. Глубокое понимание их характеристик и основы отбора имеет большое значение для оптимизации конструкции систем удаления пыли и повышения эффективности удаления пыли.

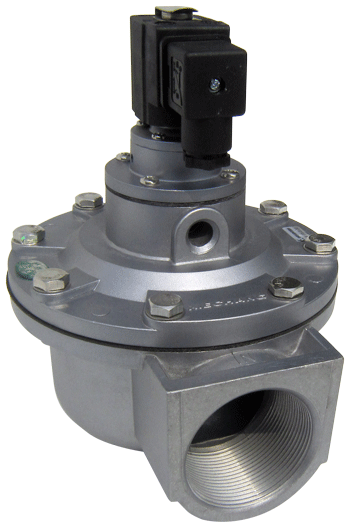

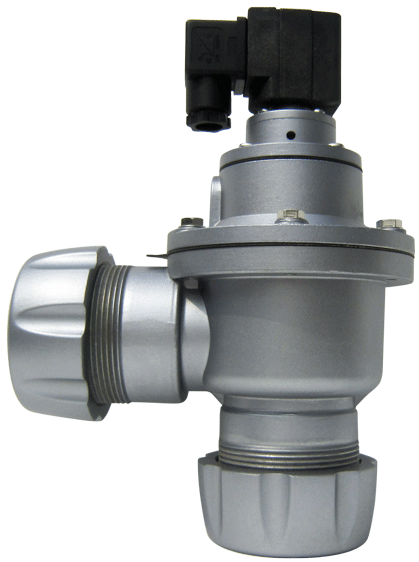

2. Прямоугольный пульс-клапан
(I) Структурные особенности
Вход и выход воздушного импульса импульсного клапана распределяются под прямым углом 90 °. Этот уникальный структурный дизайн придает ему определенную степень гибкости в пространственном расположении. Диафрагма расположена в корпусе клапана, которая делит воздушную камеру в клапане на две части, верхнюю и нижнюю. Верхняя часть диафрагмы подключена к электромагнитному устройству и пружине, а нижняя часть подключена к входу и выходу воздуха. Электромагнитное устройство и пружина вместе составляют механизм движения и сброса действия диафрагмы, обеспечивая основную структурную гарантию для нормальной работы импульсного клапана.
(Ii) характеристики производительности
Импульсный клапан под прямым углом имеет компактную структуру и занимает небольшое пространство, что делает его очевидными преимуществами в некоторых случаях с более строгими требованиями к пространству установки. Однако из -за его относительно сложной структуры пути газа газ сталкивается с большим сопротивлением во время процесса потока, что приводит к относительно низкой эффективности впрыска. Когда давление источника газа низкое, импульсный клапан под прямым углом может работать нормально и подходит для сборщиков пыли с небольшими пакетами, которые не имеют особых высоких требований для очистки пыли.

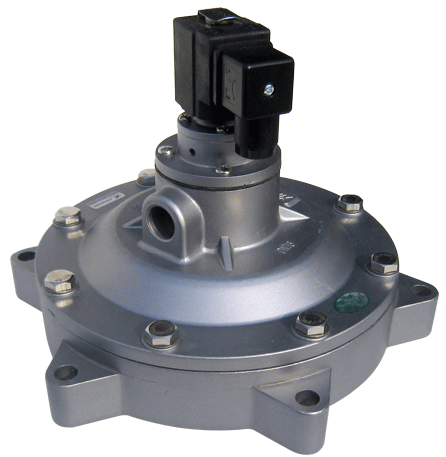

3. Импульсный клапан погружения (также называемый погруженным типом)
(I) Структурные характеристики
Самая большая особенность погружного пульсового клапана состоит в том, что диафрагма напрямую установлена на подушку безопасности, а весь корпус клапана полностью погружен в подушку безопасности. Этот конструктивный дизайн значительно сокращает путь потока газа и уменьшает потерю энергии газа во время передачи. Диафрагма непосредственно контролирует впуск и выпуск газа в подушке, а окружающая герметичная конструкция обеспечивает герметизацию газа в подушку безопасности, обеспечивая хорошие конструктивные условия для эффективной инъекции.
(Ii) характеристики производительности
Благодаря своей уникальной структуре, иммерсионный импульсный клапан обладает низкой сопротивлением потока газа, высокой эффективности впрыска и может генерировать сильную силу впрыска и длинное расстояние впрыска. Он подходит для случаев с большим объемом воздуха и высоким содержанием пыли, и может работать стабильно даже под высоким давлением источника воздуха. Однако, поскольку его необходимо установить на подушку безопасности, он имеет определенные требования к размеру и пространству установки подушки безопасности, а общее оборудование занимает относительно большую площадь.
