Классификация коллекционеров пыли с пульсной сумкой (1)

Согласно различным структурам устройств для очистки пыли, его можно разделить на четыре категории: сборщик пульса -пыли, сборщик пульса -пыли, сборщик пульса, впрыскивавший импульс, сборщик мобильной инъекции пульса и роторный инъекционный пакет с коллектором пыли пыли, сборщик пыли пыли, сборщик пыли, сборщик пыли, подвижного пакета впрыска, и сборщик пакета вращения вращения и вращающегося инъекционного пакета

(1) Коллектор пульса -пыли трубчатых импульсов.

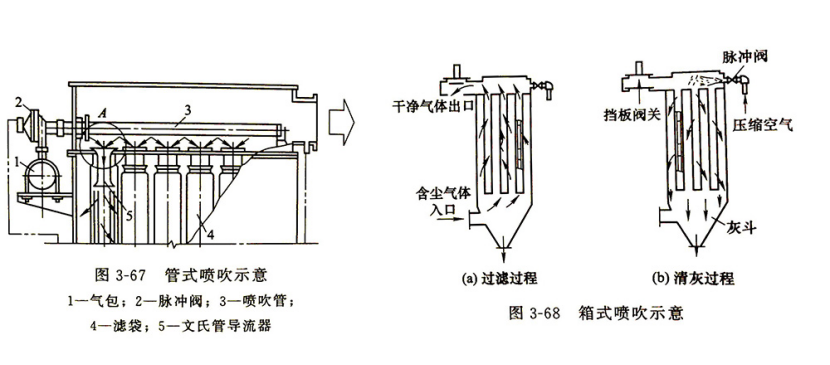

Когда сборщик пульсной пыли очищает пыль, сжатый воздух вводится непосредственно в мешки с фильтрацией через отверстия впрыскивающей трубы над устьем мешков фильтра. Некоторые из них оснащены трубкой Вентури в устье мешков фильтра для руководства по потоку, а некоторые нет. Тем не менее, необходимо, чтобы отверстия трубы впрыскивания и центра мешков фильтров находились на той же вертикальной линии. Тубулярная инъекция (как показано на рисунке 3-67) является одним из наиболее часто используемых методов очистки пыли. Его характерная характеристика заключается в том, что его легко достичь равномерной инъекции всех мешков фильтров, а эффект чистки пыли в мешках фильтра является хорошим.
(2) Коллекционер для инъекции в инъекции коробки
В инъекции коробки один импульсный клапан используется для инъекции пыли в одной камере сумки, и нет инъекционной трубы. Один сборщик пыли разделен на несколько камеров пакетов, и установлено несколько пульсных клапанов, соответствующих мешкам. Как показано на рисунке 3-68. Самым большим преимуществом инъекции коробки является то, что устройство впрыска проще, и удобно заменить сумки и выполнять техническое обслуживание. Тем не менее, количество мешков фильтров в одной камере ограничено. Если количество мешков фильтров слишком велико, это повлияет на эффект очистки пыли в мешках фильтра.

(3) Коллектор мобильной инъекции импульсной пыли

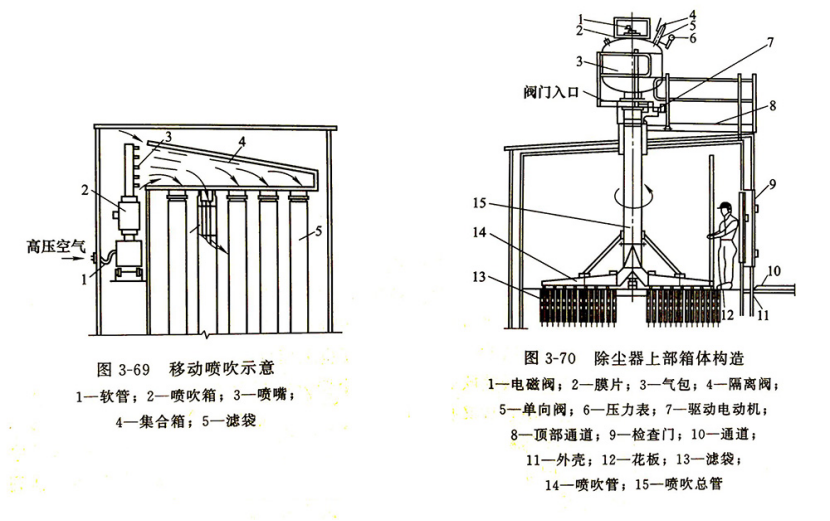

Мобильная головка впрыска состоит из одного импульсного клапана, одной подвижной трубы и нескольких форсунок. Каждая группа мешков фильтров соответственно оснащена отделенной камерой сбора газа. Когда головка впрыска перемещается в определенную камеру сбора газа, пульс клапан открывается, и высокое давление распыляется в коробку через сопла, а затем входит в каждый мешок для фильтра для очистки пыли, как показано на рисунке 3-69. Его характеристика заключается в том, что один набор устройства впрыска используется для введения нескольких рядов мешков фильтров. Хотя мобильная инъекция может уменьшить количество инъекционных труб, она имеет строгие требования для обработки и точности установки труб впрыска, и техническое обслуживание не является удобным.
(4) Сборщик пыли с роторной инъекционной пакетом
. Его структура аналогична структуре роторного обратного воздуха, выдувающего пакет, коллекционера пыли. Различия следующие:

① Импульсные клапаны используются для прерывистой чистки пыли;

② Предоставлено ящик для распределения газа;

③ Очистка пыли проводится с воздушной остановкой разделенных камер. Структура верхней коробки коллектора пыли показана на рисунке 3-70.
