Интеллектуальный пылевой фильтр – новый проект

Интеллектуальный пылевой фильтр – новый проект

Обзор сценариев применения решений

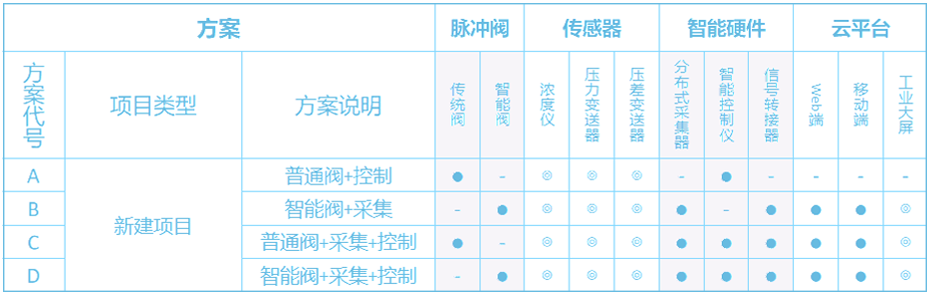

Сравнительная таблица новых проектов с разными типами решений

Примечания:

Новый строительный проект: новый проект для пользователей, позволяющий инвестировать в интеллектуальные клапаны, которые могут напрямую настраивать полный набор интеллектуальных решений;

Описание значка: '●' Обязательно, '◎' Необязательно, '-' Не используется.

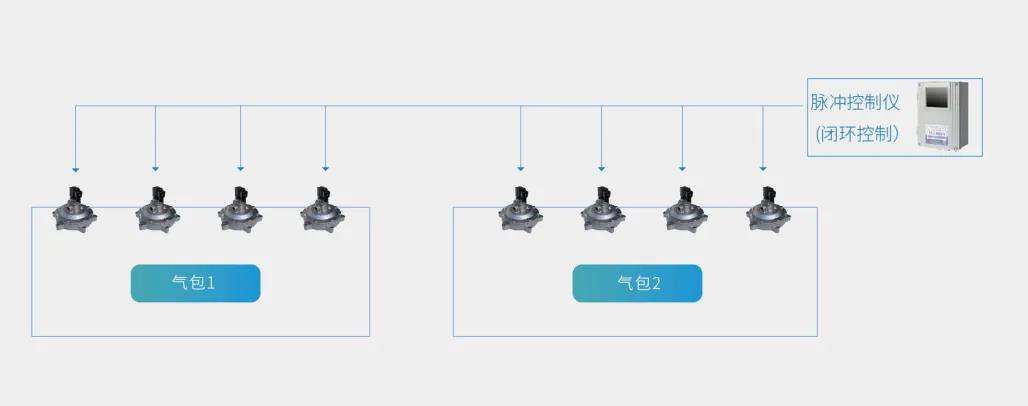

План А

План строительства обычного импульсного клапана + регулирование с обратной связью

Проект нового строительства: основанное на сценарии обычных импульсных клапанов и систем управления с обратной связью, это решение также применимо к проектам реконструкции;

Конфигурация решения: обычный электромагнитный импульсный клапан+контроллер с обратной связью (можно заменить на другие контроллеры).

Преимущества плана:

Система проста и не требует установки датчика давления для обеспечения простого управления с обратной связью; Управление электромагнитной катушкой с обратной связью, позволяющее выявить наличие нештатных отключений, обрывов и т.п. в проводке;

Недостатки плана:

Невозможно реализовать «ручной осмотр» и нет функции сбора данных; Применимо только к импульсным клапанам с напряжением 24 В постоянного тока;

Конфигурация системы

Электромагнитный импульсный клапан: допускается импульсный клапан переменного тока 220 В или постоянного тока 24 В; Независимо от марки импульсного клапана, его можно использовать; Может применяться независимо от типа клапана;

Контроллер с обратной связью: режим управления с обратной связью, основанный на введении сопротивления; Несколько устройств могут работать онлайн на основе полевой шины;

Ожидаемая стоимость

Внедрение прибора импульсного контроля для диагностики нормального сигнала соленоидной катушки, что эффективно повышает эффективность строительства и экономит трудовые и временные затраты на строительство;

Оснащенный встроенным датчиком перепада давления, он может работать в режиме впрыска сопротивления, экономя потребление источника газа под высоким давлением, тем самым снижая потребление энергии, и не требует внешнего датчика давления, что снижает инженерные затраты;

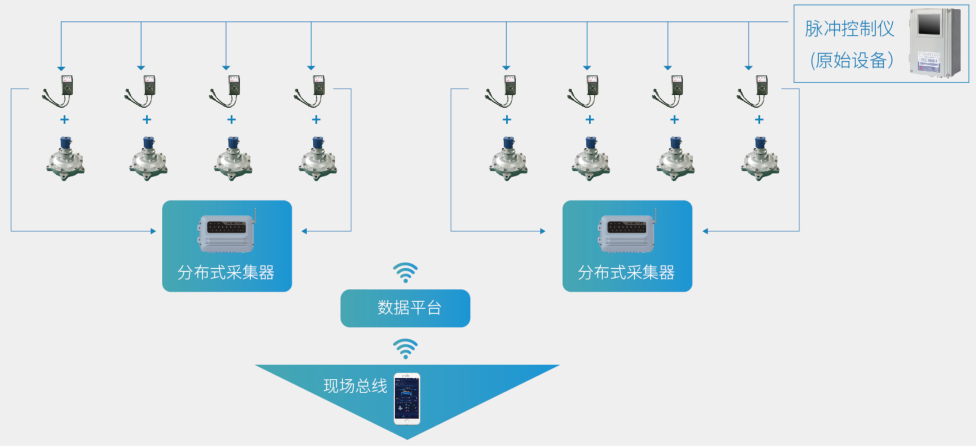

План Б

Интеллектуальная схема конструкции интеллектуального импульсного клапана+сбора

Проект нового строительства: Система управления не будет изменена, только сценарий замены интеллектуального импульсного клапана, а «базовая версия» будет повышена до интеллекта;

Конфигурация решения: интеллектуальный электромагнитный импульсный клапан+распределенный коллектор+адаптер сигналов.

Преимущества плана:

Интеллектуальный импульсный клапан оснащен датчиком состояния для точной обратной связи; Датчик давления не требуется, чрезвычайно низкая стоимость строительства; Непосредственно расширяемый мониторинг пылесборника для обнаружения утечек мешков;

Недостатки плана:

Стоимость одного интеллектуального клапана немного выше;

Конфигурация системы

Адаптер сигнала (220 переменного тока или 24 В постоянного тока): сигнал управления (электрический сигнал) + сигнал обратной связи, передаваемый на устройство сбора данных по 4-жильному кабелю;

Интеллектуальный импульсный клапан: в настоящее время применим только к погружным импульсным клапанам постоянного тока 24 В, 3 дюйма и 3,5 дюйма; Интеллектуальный импульсный клапан оснащен датчиком контроля состояния; Вскоре мы расширимся до других категорий, применимых только к клапанам Xiechang;

Распределенный коллектор: он может подключать до 16 электрических сигналов от электромагнитных импульсных клапанов и 3 аналоговых датчиков и может расширять контроль сопротивления и концентрации пылесборника; Связь 4G IoT, загружаемая непосредственно на облачную платформу; Может передаваться через Ethernet на основе TCP/IP LAN.

Ожидаемая стоимость

Внедрить «ручной осмотр»: узнать, правильно ли работает импульсный клапан без ограничений по времени и пространству, и контролировать ширину управляющего импульса, «реальную» ширину импульса действия и цикл впрыска импульсного клапана в реальном времени;

Интеллектуальный импульсный клапан напрямую определяет, в порядке ли система управления, точно рассчитывает совокупное эффективное энергопотребление пылесборника и помогает пользователям оптимизировать «выбросы углекислого газа»;

Базовая версия «мониторинга мешков утечек» может быть напрямую расширена и обеспечивает высокую производительность в режиме реального времени. В сочетании с мониторингом сопротивления и концентрации он может своевременно передавать информацию о тревоге в течение 30 минут при внезапной утечке мешков и предотвращении потерь;

План С

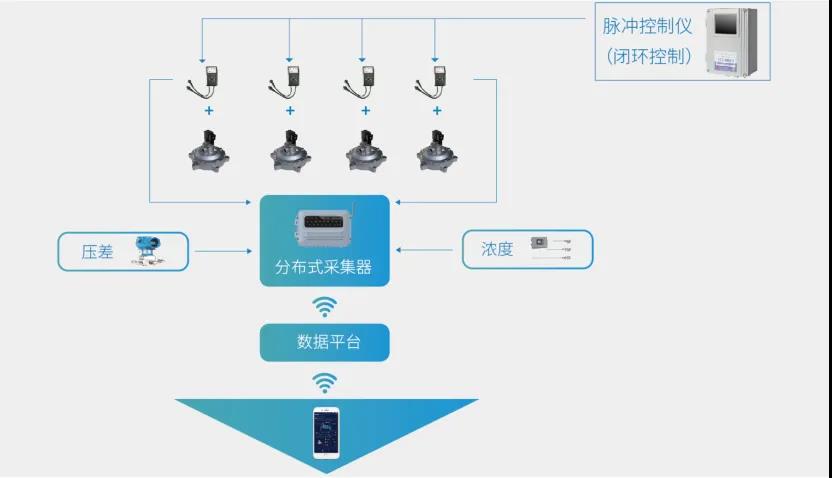

Интеллектуальная схема конструкции обычного клапана+сбора+управления

Новый строительный проект: сцена с традиционным импульсным клапаном и системой управления, интеллектуальная модернизация «расширенной версии»;

Конфигурация решения: Традиционный электромагнитный импульсный клапан+адаптер сигналов+контроллер с обратной связью (BHK)+распределенный коллектор.

Преимущества плана:

Мониторинг общей работы пылесборника и визуализация данных; Сбор и анализ данных в режиме реального времени; Упростите электропроводку на объекте, повысьте эффективность строительства и сократите затраты; Интеллектуальная вся машина, эффективно снижающая затраты на эксплуатацию и техническое обслуживание;

Конфигурация системы

Адаптер сигнала (220 В переменного тока или 24 В постоянного тока): сигнал управления (электрический сигнал) + сигнал обратной связи, передаваемый на устройство сбора данных по 4-жильному кабелю;

Электромагнитный импульсный клапан: допускается электромагнитный импульсный клапан переменного тока 220 В или постоянного тока 24 В;

Распределенный коллектор: способен отслеживать эксплуатационные данные, такие как сопротивление и концентрация импульсных клапанов и пылесборников; Связь 4G IoT, загружаемая непосредственно на облачную платформу;

Контроллер с обратной связью: режим управления с обратной связью, основанный на введении сопротивления; Несколько устройств могут работать онлайн на основе полевой шины;

Ожидаемая стоимость

Внедрить «ручной осмотр»: узнать, правильно ли работает импульсный клапан без ограничений по времени и пространству, и контролировать ширину управляющего импульса, «реальную» ширину импульса действия и цикл впрыска импульсного клапана в реальном времени;

Информация о тревоге будет отправлена ​​в течение 5 минут после утечки мешка, и достоверность явления утечки мешка будет значительно повышена. При этом как площадка пылесборника, так и удаленная (комната мониторинга) своевременно сгенерируют сигналы тревоги и предотвратят потери;

На основе интеллектуальной модернизации обычных клапанов эффективно оценивается совокупное энергопотребление пылесборников, а режим впрыска сопротивления используется для значительного снижения потребления источников газа высокого давления, экономии энергии и снижения затрат;

План Д

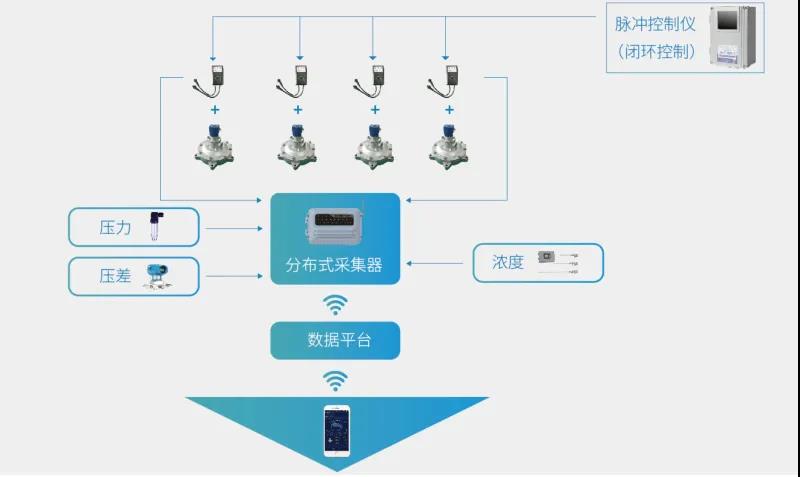

Комплексный интеллектуальный план строительства интеллектуальных импульсных клапанов

Новый строительный проект: на основе сценария интеллектуального импульсного клапана и системы управления непосредственно выполнить интеллектуальную модернизацию «полной версии»;

Конфигурация решения: интеллектуальный электромагнитный импульсный клапан+адаптер сигналов+контроллер с обратной связью (BHK)+распределенный коллектор.

Преимущества решения: мониторинг общей работы пылесборника, визуализация данных, обеспечение управления с обратной связью, сбор и анализ данных в реальном времени, упрощение проводки на месте, повышение эффективности строительства, снижение затрат, интеллектуализация всей машины и эффективное снижение затрат на эксплуатацию и техническое обслуживание.

Конфигурация системы

Адаптер сигнала (220 переменного тока или 24 В постоянного тока): сигнал управления (электрический сигнал) + сигнал обратной связи, передаваемый на устройство сбора данных по 4-жильному кабелю;

Интеллектуальный электромагнитный импульсный клапан: интеллектуальный клапан оснащен датчиком контроля состояния;

Распределенный коллектор: способен собирать эксплуатационные данные, такие как сопротивление и концентрация импульсных клапанов и пылесборников; Связь 4G IoT, загружаемая непосредственно на облачную платформу;

Контроллер с обратной связью: режим управления с обратной связью, основанный на введении сопротивления; Несколько устройств могут работать онлайн на основе полевой шины;

Группа датчиков окружающей среды в отсеке пылесборника: датчик перепада давления, мониторинг сопротивления пылесборника в режиме реального времени; Датчик концентрации, помогающий точно контролировать утечку мешка;

Ожидаемая стоимость

Внедрить «ручной осмотр»: узнать, правильно ли работает импульсный клапан без ограничений по времени и пространству, и контролировать ширину управляющего импульса, «реальную» ширину импульса действия и цикл впрыска импульсного клапана в реальном времени;

На основе интеллектуальной модернизации системы управления с обратной связью точно рассчитывается накопленное эффективное энергопотребление пылесборника, а режим впрыска сопротивления используется для значительного снижения потребления источника газа высокого давления, экономии энергии и снижения затрат;

Информация о тревоге будет отправлена ​​в течение 5 минут после утечки мешка, и достоверность явления утечки мешка будет значительно повышена. При этом как площадка пылесборника, так и удаленная (комната мониторинга) своевременно сгенерируют сигналы тревоги и предотвратят потери;
